Добавление нового назначения для каркасов сетки оконной и дверной сборки

Эта процедура используется для добавления назначения для каркаса оконной/дверной сборки. Чтобы назначить различные определения разным границам каркаса, необходимо иметь в распоряжении несколько назначений для каркасов.

1. Выберите вкладку "Управление" панели "Стиль и отображение" Диспетчер стилей .
2. Разверните "Архитектура" "Стили оконных/дверных сборок".
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть вкладку "Дверная/оконная сборка" панель "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой панели окна выберите сетку, в которой требуется создать новое назначение для каркаса.
6. Щелкните (новое назначение для каркаса).

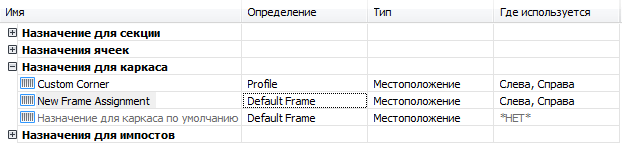

   Новое назначение для каркаса отобразится в списке назначений для каркаса.



7. Щелкните правой кнопкой на стандартном имени, выберите "Переименовать" и введите описательное имя.
8. Выберите определение каркаса в области "Элемент".
9. Укажите стороны каркаса, которые будут использовать это назначение.
10. Нажмите "ОК".
