Эта процедура используется для формирования сечения. Объект сечения обозначается небольшим квадратиком с двумя перекрещивающимися линиями внутри. Как и маркер композиционной группы, маркер сечения можно располагать на чертеже там, где это удобно.
Можно создать несколько сечений с равными интервалами. Для каждого сечения создается маркер сечения.

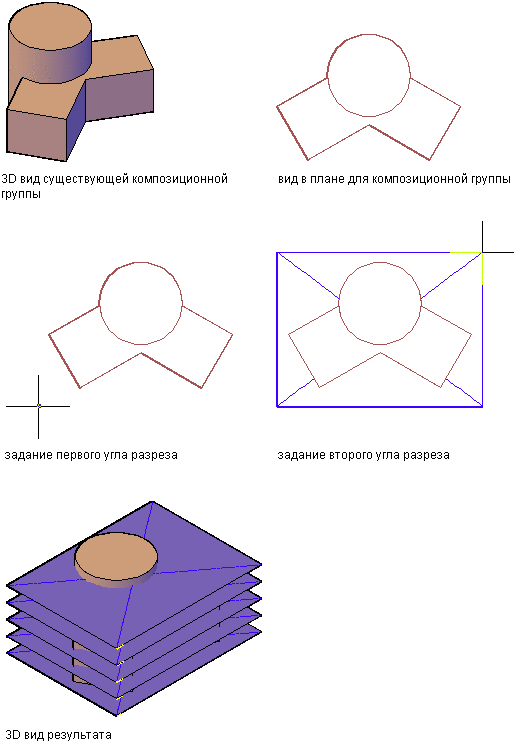

Формирование объектов сечения
- Откройте нужную для работы инструментальную палитру и выберите инструмент сечения.
Если нужно, осуществите прокрутку, чтобы отобразился необходимый инструмент.
- Задайте количество сечений, которые необходимо создать.
- Задайте нижний левый и верхний правый углы для маркера сечения. Совет: Следите, чтобы маркер сечения был небольшого размера, чтобы не загромождать чертеж.
- Задайте угол поворота для маркера сечения.
- Введите значение начальной высоты для сечения.
- Введите значение расстояния между сечениями и нажмите Enter.
- Нажмите клавишу Enter.
