Прозрачное использование азимута и расстояния для определения местоположения точки

Имеется возможность указать местоположение точки, задав азимут и расстояние от опорной точки.

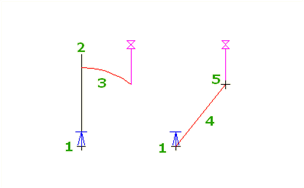

Используется точка, введенная последней, либо следует задать текущую точку. При заданных начальной точке (1) и северном меридиане (2) укажите азимут (3) и расстояние (4) для определения точки (5).

При вводе каждой точки происходит обновление опорной точки.

1. Если в команде предлагается ввести точку, выполните одно из следующих действий:
   • Щелкните вкладку Прозрачные команды панель План Азимут и расстояние .
   • Щелкните правой кнопкой мыши для отображения контекстного меню Прозрачные команды Азимут и расстояние.
   • Активируйте панель инструментов «Прозрачные команды» и выберите Азимут и расстояние .
   • Введите 'zd.
2. Если в основную команду еще не введены точки, необходимо указать временную точку, из которой будут измеряться азимут и расстояние.
3. Чтобы указать азимут, щелкните кнопкой мыши в чертеже или введите значение.
4. Чтобы указать расстояние, щелкните кнопкой мыши в чертеже или введите значение.
5. Если поступит запрос, введите отметку. Для получения дополнительных сведений см. раздел Ввод отметки для прозрачной команды.
   Прим.: Запрос отметки для прозрачных команд включается и выключается с помощью параметра "Запрос на ввод 3D точек" в параметрах "Прозрачные команды". Дополнительные сведения приведены в разделе "Параметры прозрачных команд".
