Имеется возможность указать местоположение точки, задав румб и расстояние от опорной точки.

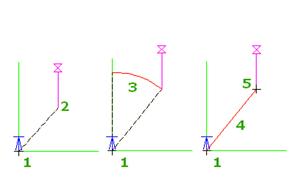

Используется точка, введенная последней, либо следует задать текущую точку. При заданной начальной точке (1) укажите квадрант (2), румб (3) и расстояние (4) для определения точки (5).
При вводе каждой точки происходит обновление опорной точки.
- Если в команде предлагается ввести точку, выполните одно из следующих действий:
-
Щелкните вкладку Прозрачные команды панель
План
Румб и расстояние
.
- Щелкните правой кнопкой мыши для отображения контекстного меню Прозрачные команды
Румб и расстояние.
- Активируйте панель инструментов «Прозрачные команды» и выберите Румб и расстояние
.
- Введите 'bd.
-
Щелкните вкладку Прозрачные команды панель
- Если в основную команду еще не введены точки, необходимо указать временную точку, из которой будут измеряться румб и расстояние.
- Чтобы указать номер квадранта, щелкните кнопкой мыши на чертеже или введите значение от 1 до 4.
- Укажите в квадранте румб, либо щелкнув на чертеже, либо введя румб в угловых мерах, установленных для чертежа.
- Чтобы указать расстояние, щелкните кнопкой мыши на чертеже или введите значение.
- Если поступит запрос, введите отметку. Для получения дополнительных сведений см. раздел Ввод отметки для прозрачной команды.
Прим.: Запрос отметки для прозрачных команд включается и выключается с помощью параметра "Запрос на ввод 3D точек" в параметрах "Прозрачные команды". Дополнительные сведения приведены в разделе "Параметры прозрачных команд".
