Можно использовать присоединенные трассы для создания переходной трассы между двумя пересекающимися трассами и для переходного профиля между их профилями.
Эту функцию можно использовать для создания сопряжения, наклонного съезда, слияния или ответвления дорог или для соединения имеющейся дороги с предполагаемой.

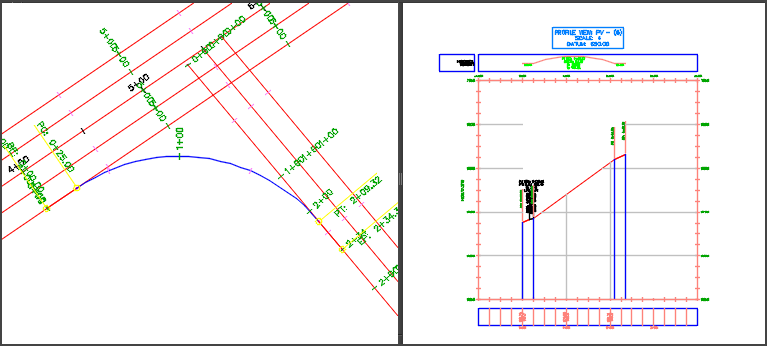

Соединенная трасса создается между двумя пересекающимися трассами по заданному радиусу.
Геометрия присоединенного профиля формируется автоматически на основе выбранного родительского профиля. Начальная, конечная отметки и откос берутся из родительского профиля, а средняя часть присоединенного профиля рассчитывается в зависимости от того, пересекаются ли расширения родительских профилей.
Редактирование геометрии присоединенной трассы или профиля
При создании присоединенной трассы и связанного профиля они по умолчанию переводятся в динамическое состояние, что означает, что они частично обновляются при изменении родительских трасс и профилей. Можно вместо режима обновления выбрать статический режим, если требуется предотвратить обновления и иметь полный контроль над трассой и профилем.
- В динамическом состоянии геометрия перекрывающихся элементов на присоединенной трассе и профиле заблокирована, привязана к родительской трассе и профилю и не может быть изменена. Эти перекрывающиеся части будут обновляться при изменении родительских трасс и профилей.
- Пикеты между перекрывающимися элементами динамического присоединенного профиля можно редактировать.
Важное замечание: Эта область не имеет динамической связи с родительской трассой и профилями и не будет обновляться при их изменении.
- Присоединенную трассу в динамическом состоянии можно редактировать при помощи следующих параметров:
- Радиус: можно использовать круглую ручку в середине кривой для изменения ее радиуса или указать другое значение радиуса на панели Параметры соединения в диалоговом окне «Свойства трассы».
- Наложение: чтобы увеличить или уменьшить наложение, можно воспользоваться ромбовидными ручками на концах присоединенной трассы.
Прим.: Редактирование геометрии присоединенной трассы в окне «Параметры компоновки» не поддерживается.
Изменить режим обновления для присоединенной трассы можно на вкладке Параметры соединения в диалоговом окне «Свойства трассы».
Изменить режим обновления для присоединенного профиля можно на вкладке Данные профиля в диалоговом окне «Свойства профиля».
