С помощью этого диалогового окна можно создать трассу, которая соединяет две имеющиеся трассы, и при необходимости создать присоединенный профиль.
- Имя присоединенной трассы
-
Задается формат имени трассы. Для изменения данного формата нажмите эту кнопку, чтобы открыть диалоговое окно Шаблон имен.
- Описание
-
Задает описание трассы (не обязательное).
Соединение 1-
Первая трасса для соединения. В поле отображается первая трасса, которая уже выбрана на чертеже. Нажмите кнопку
, чтобы при необходимости выбрать другую трассу.
-
Соединение 2
-
Вторая трасса для соединения. В поле отображается вторая трасса, которая уже выбрана на чертеже. Нажмите кнопку
, чтобы при необходимости выбрать другую трассу.
- Радиус кривой
-
Радиус кривой для присоединенной трассы.
Прим.: Можно указать значения по умолчанию для радиуса кривой и наложения соединений в параметрах команды CreateAlignmentConnected. - Наложение соединения
-
Величина вставляемого наложения на концах присоединенной трассы. Это значение используется для частичного наложения концов новой трассы на имеющуюся трассу в месте их соединения.

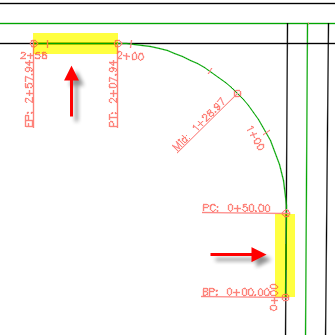

В следующем примере показан эффект наложения размером 15 метров (50 футов). Присоединенная трасса накладывается на участок имеющейся трассы размером 15 метров (50 футов).

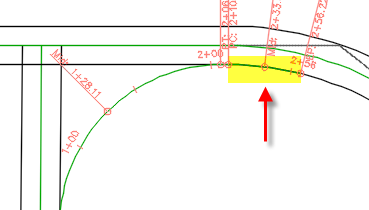

Если наложение находится на кривой, часть наложения присоединенной трассы будет следовать криволинейной траектории.
Вкладка «Общие»
- «Площадка»
-
Задает площадку для трассы. Выберите площадку из списка или нажмите кнопку
, чтобы создать площадку либо выбрать ее из объекта на чертеже. Трасса и объект, выбранные на чертеже, связаны с одной и той же площадкой.
Прим.: По умолчанию выбрано значение <Нет>. При этом трасса размещается в коллекции «Трассы» верхнего уровня на вкладке «Навигатор». Дополнительные сведения см. в разделе Взаимодействие трасс и площадок.
- Список Стиль трассы
-
Отображается текущий стиль. Щелкните стрелку для выбора другого стиля трассы на чертеже.
-
Выбор стиля -
Определяет параметры стиля. Можно создать стиль, скопировать или отредактировать текущий выбранный стиль, а также взять стиль из чертежа.
-
Сведения о стиле -
Открывает диалоговое окно «Сведения о стиле». Обеспечивает предварительный просмотр стиля и информации о создании.
- Список «Слой трассы»
-
Показывает слой, в котором будет создаваться объект трассы.
-
Слой объекта -
Откроется диалоговое окно Слой объекта, в котором можно выбрать или создать слой для построения трассы.
- Список Набор меток трассы
-
Отображается набор меток трассы, предлагаемый по умолчанию. Можно либо согласиться с предлагаемым по умолчанию набором меток, либо использовать список для выбора другого набора из чертежа.
-
Выбор набора меток
-
Редактирование или копирование текущего набора меток либо создание нового набора меток. Значок «Сведения о стиле» позволяет просмотреть текущий стиль.
-
Сведения о стиле
-
Открывает диалоговое окно «Сведения о стиле». Используется для предварительного просмотра набора меток и информации о построении.
Подробная информация о параметрах критериев проектирования приведена в разделе Вкладка «Критерии проектирования».
Подробная информация о параметрах присоединенного профиля приведена в разделе Вкладка «Присоединенный профиль».
