Постобработка кода УП

Создание кода УП для станка.

Постобработка — процесс преобразования изображения траектории перемещения инструмента на экране в язык для конкретного станка ЧПУ. Обычно выходные данные этого процесса существуют в форме G-кода, т. е. в алфавитно-цифровом формате, используемом для управления работой станка. Различные станки используют варианты этого формата G-кода для своих систем управления. Поэтому, несмотря на определенную стандартизацию кодов, не все станки используют одинаковый формат G-кода. Вследствие этого Fusion содержит множество постпроцессоров. Рассматривайте постпроцессор как языковой транслятор.

Постобработку можно выполнять для отдельной траектории перемещения инструмента или любой комбинации таких траекторий. Чтобы выбрать все траектории перемещения инструмента, щелкните Настройка в обозревателе. После выбора траекторий перемещения инструмента щелкните операции правой кнопкой мыши и выберите Постобработка. Эту операцию также можно запустить на панели Действия.

Вызов:

Лента: вкладка CAM

панель "Траектория"

Постобработка

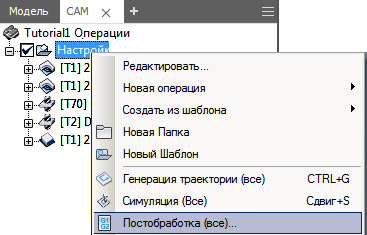

Щелкните операции правой кнопкой мыши.

Панель «Траектория».

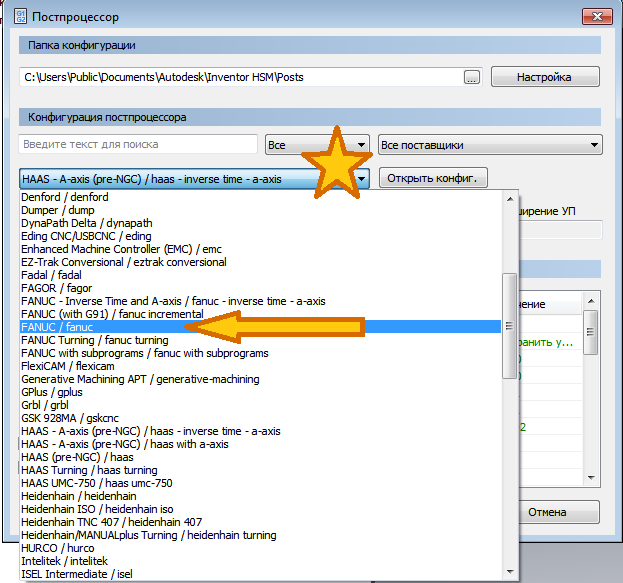

В диалоговом окне Постобработка доступны различные операции управления. Рассмотрим сначала операцию выбора нужного постпроцессора станка. Откройте список в разделе Конфигурация постпроцессора диалогового окна и найдите типовой постпроцессор Fanuc. Inventor HSM содержит множество постпроцессоров, предназначенных для различных устройств ЧПУ.

После выбора постпроцессора нажмите кнопку Постобработка в нижней части страницы. Если установлен флажок «Открыть файл УП в редакторе», откроется редактор по умолчанию, в котором будут отображаться выходные данные УП.

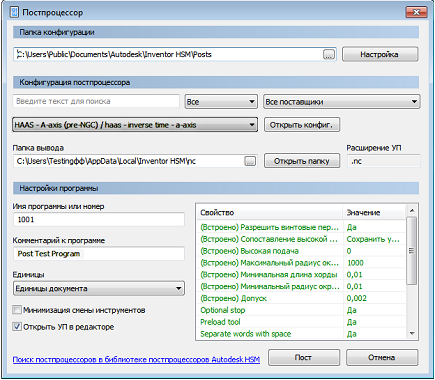

Если постпроцессор не подходит для станка, возможно, какая-то функция была некорректно включена или отключена, что повлияло на выходные данные. Установите необходимые флажки для добавления функций или их отключения. Постпроцессоры могут иметь разные параметры.

Примеры применения таких параметров.

Разрешить винтовые: Inventor HSM будет всегда выполнять винтовые движения. Но это может уменьшить размер программы.
Если установлено значение «Да», будут выводиться спиральные дуги G2/G3 IJK. Если установлено значение «Нет», будут выводиться различные линейные 3D-перемещения.
Высокая подача: максимальная скорость перемещения станка при подаче, которую можно запрограммировать (G1 F###).
Максимальный радиус окружности: некоторые системы управления имеют ограниченный размер дуги.
Формат дуги: используйте центры IJ G2 XYIJ или радиус G2 XYR.
Использовать 4 оси: подавление четырехосевого индексирования/выходных данных оси вращения для трехосевой программы.

Важное замечание: Соблюдайте все необходимые меры безопасности при тестировании кода УП из нового постпроцессора.

Обратите внимание, что время постобработки может существенно отличаться в зависимости от сложности конфигурации постпроцессора и длины траектории перемещения инструмента. Как правило, постобработка выполняется за несколько секунд. Постпроцессор работает в фоновом режиме, поэтому во время создания кода УП можно продолжить работу. Задача постпроцессора отображается в Диспетчере задач. Если в процессе постобработки происходит сбой (например, если имя программы не поддерживается), то в Диспетчере задач можно просмотреть сообщение об ошибке, открыв журнал задач.
