Постобработка

Вы разработали свою первую модель и создали первые траектории перемещения инструмента. Теперь необходимо узнать, что следует сделать, чтобы станок с ЧПУ вырезал деталь. Для этого требуется постпроцессор.

Что такое постпроцессор? Постпроцессор — это транслятор, который преобразует изображение траектории перемещения инструмента, которое мы видим на экране, в язык, понятный станку с ЧПУ. В большинстве случаев этим языком является G-код, хотя в некоторых системах управления может применяться более диалоговый формат. Мы будем его называть G-кодом.

Что такое G-код? Если вы не знаете, что собой представляет G-код, и вам нужна дополнительная информация, ознакомьтесь со справочником Autodesk по ЧПУ. См. главу о языке программирования ЧПУ.

Вызов

Лента: вкладка CAM панель "Траектория" Постобработка

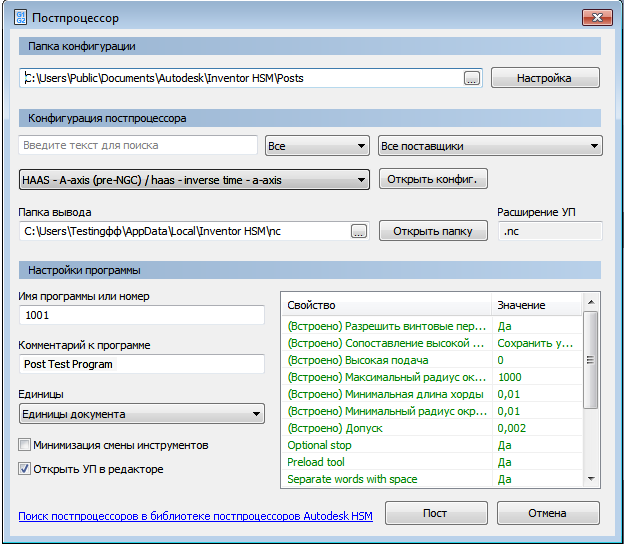

Обзор диалогового окна «Постобработка»

Папка конфигурации: в этом расположении система ищет постпроцессоры.

Настройка

• Использовать личную библиотеку постпроцессоров: папка с пользовательскими постпроцессорами.
• Использовать установленную библиотеку постпроцессоров: папка со стандартными постпроцессорами.
• Открыть библиотеку постпроцессоров Autodesk HSM: переход к онлайн-библиотеке постпроцессоров и поиск в ней.
• Открыть папку: переход к текущему расположению папки.
• Обновить: обновление списка постпроцессоров в папке.
• Сбросить папку вывода: восстановление расположения папки постпроцессоров по умолчанию.
• Добавить каскадный постпроцессор

Конфигурация постпроцессора: область для выбора активного постпроцессора.

Фильтрация доступных постпроцессоров

• Введите ключевое слово, представляющее станок/устройство управления Centroid, Mazak, Anilam и т. д.).
• В поле Все настройте фильтр для ограничения типа обработки («Фрезерование», «Точение», «Фрезерование/Точение», «Обработка» и т. д.).
• В поле Все поставщики выберите фильтр «Производитель станка» или «Тип устройства управления».

В области выбора постпроцессора будут отображаться постпроцессоры, соответствующие заданным параметрам. Если постпроцессоры не отображаются, скорректируйте настройки фильтрации. Если необходимый постпроцессор для станка найти по-прежнему не удается, вернитесь в раздел «Настройка» (см. выше) и выберите «Открыть библиотеку постпроцессоров Autodesk HSM». В онлайн-библиотеке имеется большое количество постпроцессоров.

Папка вывода: папка для сохранения новой программы ЧПУ.

Расширение УП: как правило, файлы УП имеют расширение NC. На некоторых станках могут требоваться специальные расширения файлов.

Настройки программы: это компоненты, которые можно вставить в программу ЧПУ или будут влиять на формат вывода программы ЧПУ.

• Имя программы или номер: идентификационный номер в начале программы ЧПУ, используемый для выбора данной программы или ее активации.
• Комментарий к программе: текстовое сообщение о назначении данной программы. Это может быть номер детали, описание или имя клиента.
• Единицы: выберите значение «Единицы документа», чтобы использовать дюймы или миллиметры.
• Минимизация смены инструментов: если флажок установлен, происходит объединение операций, для которых используется один и тот же инструмент.
• Открыть УП в редакторе: открытие редактора УП по умолчанию для просмотра программы ЧПУ.

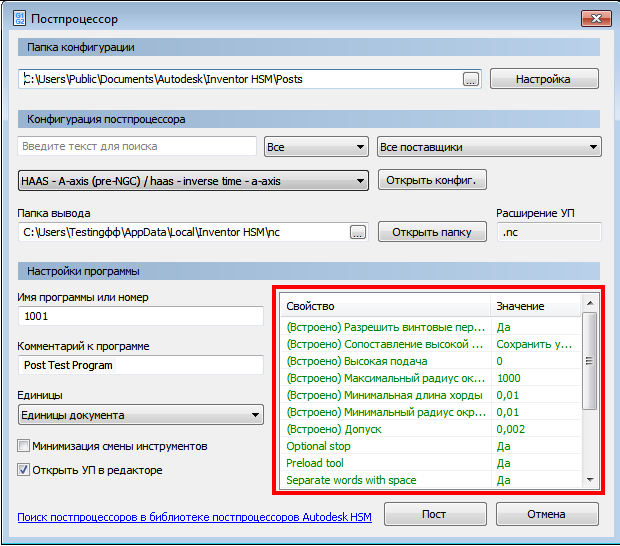

Большинство станков/систем управления позволяют выполнять одну и ту же операцию разными способами. Программы ЧПУ также могут варьироваться в зависимости от доступных параметров станка. Обычно постпроцессор имеет параметры, позволяющие включить или отключить функции. В выделенной ниже области имеются параметры, которые могут влиять на выходные данные программы ЧПУ. Если постпроцессор не подходит для станка, возможно, какая-то функция была некорректно включена или отключена, что повлияло на выходные данные. Постпроцессоры могут иметь разные параметры.

Примеры применения таких параметров.

• Разрешить винтовые: Inventor HSM будет всегда выполнять винтовые движения. Но это может уменьшить размер программы.
• Если установлено значение «Да», будут выводиться спиральные дуги G2/G3 IJK. Если установлено значение «Нет», будут выводиться различные линейные 3D-перемещения.
• Высокая подача: максимальная скорость перемещения станка при подаче, которую можно запрограммировать (G1 F###).
• Максимальный радиус окружности: некоторые системы управления имеют ограниченный размер дуги.
• Формат дуги: используйте центры IJ G2 XYIJ или радиус G2 XYR.
• Использовать 4 оси: подавление четырехосевого индексирования/выходных данных оси вращения для трехосевой программы.

Важное замечание: Соблюдайте все необходимые меры безопасности при тестировании кода УП из нового постпроцессора.

Если у вас есть постпроцессор и вы хотите сгенерировать код УП, ознакомьтесь с разделом «Постобработка кода УП».
