Сверло

Процесс создания различных типов отверстий, такой как сверление, нарезание резьбы и растачивание.

Вызов

Лента: вкладка CAM панель "Сверление" Сверление

Сверление является распространенной задачей обработки для создания отверстий в детали. Обычно эта функция инициирует стандартные циклы устройства ЧПУ. Они содержат в себе типовое движение, используемое для конкретной задачи обработки отверстий. Как правило, имеются стандартные циклы для базового сверления, глубокого сверления, цекования, растачивания и нарезания резьбы. Выходные данные стандартного цикла в итоговом коде зависят от возможностей постпроцессора и станков.

С помощью данной траектории перемещения инструмента можно выполнять сверление следующих типов.

• Сверление: цикл сверления G81 c возвратом на быстром ходу.
• Цекование: цикл сверления G82 с остановкой в нижней точке и возвратом на быстром ходу.
• Ломание стружки: ломание стружки с периодическим выводом сверла и частичным отводом инструмента между выводами сверла.
• Глубокое бурение: глубокое бурение с периодическим выводом сверла и полным отводом инструмента между выводами сверла.
• Глубокое направленное сверление — сверление ружейными сверлами: глубокое сверление с созданием максимально круглого отверстия точного диаметра. Такая операция отлично подходит для глубоких прямых отверстий в различных материалах.
• Нарезание резьбы: нарезание резьбы (G84/G74). Синхронная скорость шпинделя и подача.
• Нарезание резьбы с ломанием стружки: нарезание резьбы с ломанием стружки.
• Разрез: понижение подачи и скорости перед проходом сквозь отверстие.
• Развертывание: развертывание (цикл G85) с возвратом на подаче.
• Растачивание: сверление с остановкой в нижней точке и возвратом на подаче.
• Остановка сверления: сверление (цикл G86) с остановом шпинделя в нижней точке и возвратом на быстром ходу.
• Точное растачивание: точное растачивание с выходом со стороны отверстия.
• Обратное растачивание: растачивание с обратной стороны.
• Фрезерование круг. кармана: фрезерование кругового кармана.
• Фрезерование отверстий: фрезерование отверстий.
• Фрезерование резьбы: фрезерование резьбы.
• Исследование: используется для измерения элемента на детали с помощью щупа или с использованием макроса на станке для определения РСК. Требуется специальная обработка в постпроцессорах в зависимости от станка.

Входную геометрию для этих циклов можно выбрать непосредственно из элементов геометрии детали. А в соответствии с другими 2D операциями входная геометрия также может быть выбрана из эскиза (например, центральные точки дуг).

При работе с твердотельными моделями легче всего использовать элемент сверления, выбрав цилиндрические грани отверстий. Таким образом автоматически задается правильная высота заготовки и глубина для каждого отверстия. При сверлении распознаются отверстия с различной начальной высотой и глубиной, чтобы создать единую операцию сверления. Обратите внимание, что при сверлении цилиндрических граней доступен параметр Выбрать одинаковый диаметр. С его помощью можно быстро (автоматически) выбрать одно из одинаковых отверстий.

Настройки на вкладке «Инструмент»

СОЖ

Выберите тип хладагента, используемого на станке. Не все типы совместимы с различными постпроцессорами станков.

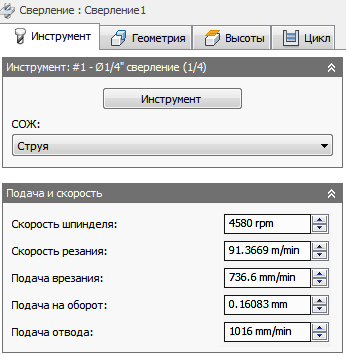

Подача и скорость

Шпиндель и подача: параметры резания.

• Скорость шпинделя — скорость вращения шпинделя, выраженная в оборотах в минуту (об/мин).
• Скорость поверхности — скорость, с которой материал перемещается за пределами режущей кромки инструмента (SFM или м/мин).
• Подача врезания — скорость подачи при сверлении в момент врезания в заготовку.
• Подача на оборот — скорость подачи при врезании, выраженная как скорость подачи на оборот.
• Подача отвода — скорость подачи при отводе без использования быстрых перемещений (G0).

Настройки на вкладке "Геометрия"

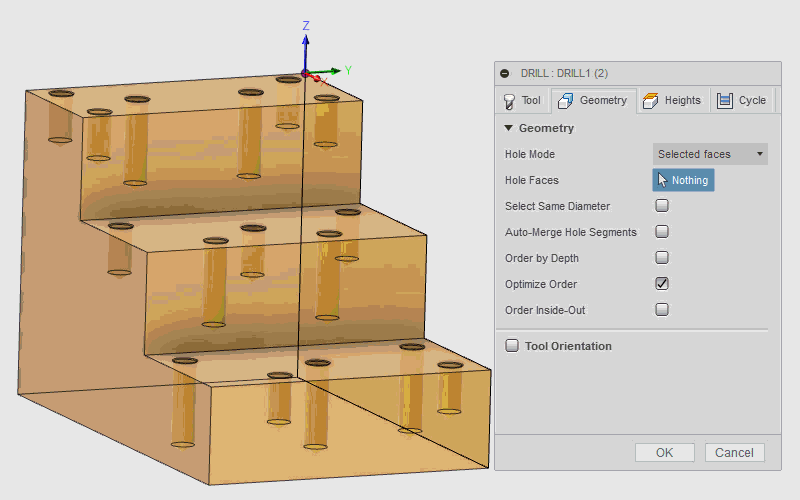

В этой короткой анимации представлен обзор фильтров для выбора отверстий.

Режим отверстия

Определение типа выбираемых параметров, которые будут использоваться при поиске положений сверления. При выборе граней предоставляется дополнительная информация, такая как начальная высота и глубина отверстия. Параметр «Выбранные точки» возвращает только положение XY и начальную высоту Z отверстия. Параметр «Выбранные грани» является предпочтительным способом выбора положений сверления, т. к. он сохраняет ассоциативность с моделью и обновляет операцию сверления при изменении модели.

• Выбранные грани — это параметр выбора элементов на основе модели, например цилиндров или фасок отверстия.

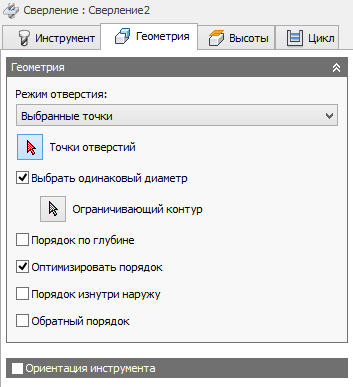

• Выбранные точки — это параметр выбора отверстий на основе геометрии, например ребер отверстий или геометрии эскиза.

Выбранные грани — цилиндр	Выбранные грани — фаска
Выбранные точки — ребро отверстия	Выбранные точки — точка эскиза	Выбранные точки — эскизная окружность

Грани отверстий

Отображение количества граней, выбранных для сверления. Это параметр выбора элемента на основе модели. Для сброса всех выбранных элементов нажмите «X».

Точки отверстий

Задание количества точек или кривых ребер, выбранных для сверления. Используется для выбора отверстия на основе геометрии. Для сброса всех выбранных элементов нажмите «X».

Диапазон диаметра

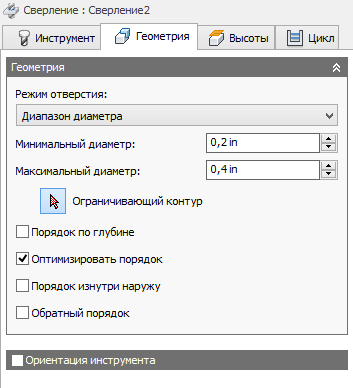

Открытие набора параметров для настройки выбора минимального и максимального диапазонов. Устраняет необходимость в физическом выборе элементов в модели. Система оценивает модель на основе указанных значений минимального и максимального диаметров. Используйте этот диапазон, чтобы включить или исключить размеры отверстий. Это удобно, если моделируемая деталь имеет размеры, соответствующие различным процессам обработки.

Пример. Выберите все отверстия диаметром 0,25–0,2501 для сверления и все отверстия диаметром 0,2505–0,2506 для развертывания.

• Минимальный диапазон — задание диапазона для минимального диаметра, выбираемого в модели.
• Максимальный диапазон — задание диапазона для максимального диаметра, выбираемого в модели.

Совет. Для точечного сверления всех отверстий и создания фаски выберите диапазон для включаемых отверстий. На вкладке «Высоты» задайте высоту снизу от ширины фаски и укажите нужное значение ширины фаски. Глубина будет зависеть от диаметра отверстия и ширины фаски.

Установите этот флажок, чтобы выбрать все отверстия одного диаметра в качестве выбранных в данный момент элементов.

При выборе одного отверстия будут выбраны все соответствующие элементы. Данный параметр ассоциативен с моделью. Если позже добавляются дополнительные отверстия с аналогичным диаметром, при повторном создании операции эти отверстия будут автоматически включены в цикл сверления.

Пример. После активации этого параметра выберите одно 6-миллиметровое отверстие и одно 12-миллиметровое отверстие. Будут автоматически выбраны все отверстия детали размером 6 и 12 мм.

Только одной глубины отверстия

Установите этот флажок, чтобы выбрать все отверстия, глубина которых совпадает с глубиной выбранного элемента.

Пример. Параметр можно использовать, чтобы отличить 6-миллиметровые резьбовые отверстия от 6-миллиметровых высверленных отверстий другой глубины.

Выбраны отверстия 6 мм малой глубины — изометрический вид	Выбраны отверстия 6 мм малой глубины — вид спереди
Выбраны отверстия 6 мм большой глубины — изометрический вид	Выбраны отверстия 6 мм большой глубины — вид спереди

Только одной высоты сверху Z

Установите этот флажок, чтобы выбрать все отверстия с одной высотой сверху Z в качестве выбранных в данный момент элементов.

Этот параметр можно использовать для выполнения обработки только на одном уровне Z. Красная стрелка ниже указывает на выбранный элемент.

Все отверстия малой глубины, на средней высоте.	Все отверстия малой глубины, на средней высоте. Все отверстия большой глубины, на наименьшей высоте.

Ограничивающий контур

Данный параметр используется вместе с параметрами Выбрать одинаковый диаметр и Диапазон диаметра для включения схожих элементов внутри ограничивающих областей. Выберите контур ребра или эскиза, в котором будут располагаться точки сверления. Для включения либо исключения групп отверстий используйте несколько контуров или вложенные контуры. Если контуры не являются вложенными, траектория перемещения инструмента будет располагаться внутри выбранного контура. Можно вложить несколько контуров друг в друга.

В примерах ниже выбранные контуры выделены синим.

1. Контуры эскизов 2. Внутренние отверстия включены 3. Вложенные контуры 4. Внутренние области исключены

5. Контуры эскизов (2) 6. Выбор только области закраины 7. Контуры эскизов (3) 8. Исключение области закраины

Установите флажок для объединения нескольких сегментов отверстий. Если флажок установлен, все сегменты отверстий учитываются при определении начальной высоты для сверления. Используйте этот параметр, если выбранное отверстие является цекованным. При этом начальная высота будет в верхней части цекованного, а не высверленного отверстия.

'''Пример.''' Если отверстие предварительно высверлено или цековано, может потребоваться сверление в зазоре над обработанной областью. Если задано автоматическое объединение, сверление начинается над наивысшим сегментом отверстия.

Отверстие на левой стороне: автоматическое объединение отключено Отверстие на правой стороне: автоматическое объединение включено Синяя линия указывает на начальную высоту сверления.

Порядок по глубине

Изменение порядка от наибольшего к наименьшему или от наименьшего к наибольшему. Если флажок снят, порядок начинается с отверстий на наивысшем уровне Z и постепенно идет вниз. Установите флажок, чтобы изменить порядок.

Флажок снят. Первое отверстие находится на наивысшем уровне Z.	Флажок установлен. Первое отверстие находится на нижнем уровне Z.

Оптимизировать порядок

Если этот флажок установлен, происходит оптимизация пути между двумя отверстиями и выбирается кратчайшее расстояние, чтобы сократить время цикла.

Порядок изнутри наружу

Установите флажок, чтобы порядок траектории перемещения инструмента начинался с ближайшего к центру положения детали. Снимите флажок, чтобы траектория перемещения инструмента начиналась на внешнем ребре и проходила вдоль детали.

Флажок установлен. Первое отверстие находится в ближайшем к центру положении.

Ориентация инструмента

Позволяет переопределить плоскость обработки, если она отличается от плоскости инструмента в настройке, и изменить начало рабочей системы координат (РСК — ноль по XYZ). Ориентация инструмента задает рабочую плоскость обработки XY и позволяет наклонять ось шпинделя (Z). Этот параметр можно использовать для индексирования 4-ой оси и 5-осевого позиционирования (также называется позиционированием по 3 + 2 осям).

В раскрывающемся меню Ориентация содержатся следующие параметры для определения триады осей X, Y и Z.

• Настройка ориентации РСК: ориентация инструмента с использованием рабочей системы координат согласно текущей настройке.
• Ориентация модели: ориентация инструмента с использованием рабочей системы координат из текущей детали.
• Выбор оси Z/плоскости и оси X: определение оси Z путем выбора одной грани или ребра и оси X путем выбора другой грани или ребра. Обе оси (Z и X) можно развернуть на 180 градусов.
• Выбор оси Z/плоскости и оси Y: определение оси Z путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (Z и Y) можно развернуть на 180 градусов.
• Выбор осей X и Y: определение оси X путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (X и Y) можно развернуть на 180 градусов.
• Выбор системы координат: задание определенной ориентации инструмента для выполнения операции на основе заданной пользовательской системы координат в модели. В этом параметре используется как начало координат, так и ориентация существующей системы координат. Используйте этот параметр, если модель не содержит подходящих точек и плоскостей для операции.

В раскрывающемся меню Начало координат можно перемещать начальную точку рабочей системы координат (РСК — ноль по XYZ). В нем содержатся следующие параметры для определения начала координат.

• Настройка начала координат РСК: задание начала координат инструмента с использованием рабочей системы координат согласно текущей настройке.
• Начало координат модели: задание начала координат инструмента с использованием рабочей системы координат из текущей детали.
• Выбранная точка: задание начала координат триады путем выбора вершины или ребра.
• Точка короба заготовки: задание начала координат триады путем выбора точки на ограничивающей рамке заготовки.
• Точка короба модели: задание начала координат триады путем выбора точки на ограничивающей рамке модели.

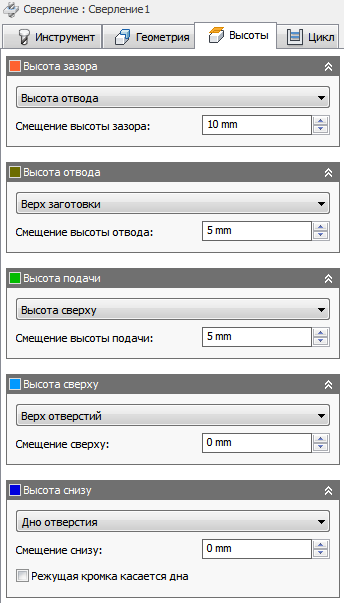

Настройки на вкладке "Высоты"

Clearance Height

Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения.

Высота клиренса

• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстий: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты зазора

Смещение высоты зазора применяется к значению параметра «Высота зазора», выбранному в указанном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота отвода

Параметр "Высота отвода" позволяет задать высоту, на которую поднимается инструмент перед следующим шагом резки. Значение высоты отвода должно быть выше значений параметров Высота подачи и Высота сверху. Параметр "Высота отвода" используется вместе с последующим смещением для задания высоты.

Высота отвода

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстий: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты отвода

Смещение высоты отвода применяется к значению параметра «Высота отвода», выбранному в указанном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота подачи

Параметр "Высота подачи" позволяет задать высоту, на которую быстро перемещается инструмент перед изменением скорости при подаче/врезании для ввода в деталь. Значение высоты подачи должно быть выше значения параметра Высота сверху. В операции сверления эта высота используется в качестве исходной высоты подачи и высоты отвода при выводе сверла. Параметр "Высота подачи" используется вместе с последующим смещением для задания высоты.

Высота подачи

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Отключено: отключение параметра Высота подачи вызывает быстрое перемещение инструмента при подводе.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстий: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты подачи

Смещение высоты подачи применяется к значению параметра «Высота подачи», выбранному в указанном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота сверху

Параметр "Высота сверху" позволяет задать высоту, определяющую верхнюю точку выреза. Значение высоты сверху должно быть выше значения параметра Высота снизу. Параметр "Высота сверху" используется вместе с последующим смещением для задания высоты.

Высота сверху

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстий: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение сверху

Смещение сверху применяется к значению параметра «Высота сверху», выбранному в указанном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота снизу

Параметр "Высота снизу" позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение высоты снизу должно быть меньше значения параметра Высота сверху. Параметр "Высота снизу" используется вместе с последующим смещением для определения высоты.

Высота снизу

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Stock top: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Верх отверстий: пошаговое смещение от верхней точки отверстия.
• Дно отверстия: пошаговое смещение от нижней точки отверстия.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.
• По ширине фаски: позволяет просверлить достаточное отверстие, чтобы ширина фаски соответствовала входному параметру. Входной параметр не должен превышать ширину фаски инструмента. Расчетное смещение высоты зависит от параметров инструмента (диаметра, диаметра режущей кромки и угла при вершине) и от диаметра отверстия. К допустимым параметрам относятся цилиндрические грани, окружности или дуги.
• По диаметру фаски: диаметр нового отверстия равен входному параметру. Таким образом входной параметр не должен превышать диаметр инструмента. Расчетное смещение высоты зависит от параметров инструмента и не зависит от выбранного отверстия. К допустимым параметрам относятся цилиндрические грани, окружности или дуги.

Смещение снизу

Смещение снизу применяется к значению параметра «Высота снизу», выбранному в указанном выше раскрывающемся списке, и отсчитывается относительно его значения.

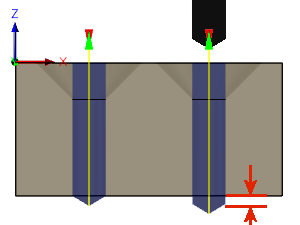

Режущая кромка касается дна

Если включено, режущая кромка инструмента при сверлении касается дна отверстия. При этом режущая кромка сверла размещается в соответствии с полным диаметром в нижней части отверстия. Данный параметр позволяет выполнять сверление сквозь дно или ниже с помощью параметра «Глубина выхода».

Отверстие слева: глубина до сердцевины (флажок снят) Отверстие справа: глубина до режущей кромки (флажок установлен)

Глубина выхода

Задание расстояния, на которое режущая кромка инструмента проходит через дно отверстия, чтобы обеспечить чистую резку сквозь деталь.

Отверстие слева: выход через 0,0 дюйма. Отверстие справа: выход через 0,06 дюйма.

Осторожно: При подобном выходе инструмент может врезаться в крепление или материал под деталью.

Настройки на вкладке "Цикл"

Тип цикла

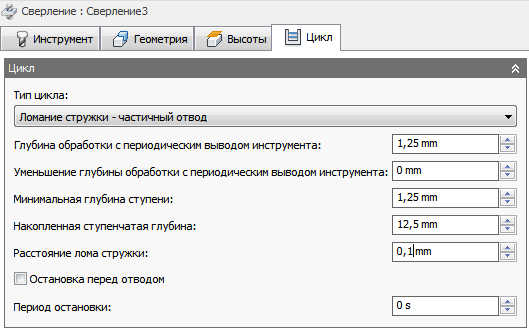

Параметр Тип цикла представляет собой тип цикла сверления. Autodesk HSM предоставляет ряд стандартных (повторяющихся) циклов сверления.

Выбор цикла сверления определяет параметры, которые можно задать для операции сверления.

• Сверление — возврат на быстром ходу: подача на запрограммированную глубину и возврат на быстром ходу. Используется для центровочного сверления, точечного сверления и отверстий с глубиной в три раза меньше диаметра инструмента.
• Цекование — остановка и возврат на быстром ходу: подача на запрограммированную глубину, остановка на заданное время и возврат на быстром ходу. Используется для создания плоского дна с небольшим зазором для винтов. Остановка улучшает чистовую обработку на дне отверстия.
• Ломание стружки — частичный отвод: для отверстий глубиной в 3–4 раза больше диаметра инструмента. Используется несколько сверлильных устройств с периодическим отводом инструмента для удаления стружки и/или подачи хладагента в отверстие. Этот метод также известен как сверление с периодическим выводом сверла.
• Глубокое сверление — полный отвод: аналогичен параметру «Ломание стружки», но обеспечивает полный отвод инструмента из отверстия для удаления стружки и/или заполнения отверстия хладагентом. Этот метод также известен как сверление с периодическим выводом сверла.
• Разрез: понижение подачи и скорости перед проходом сквозь отверстие.
• Глубокое направленное сверление — сверление ружейными сверлами: при стандартном сверлении ружейными сверлами используется одна действующая режущая кромка. Такая уникальная геометрия головки отличается от геометрии стандартного спирального сверла. При сверлении опорные пластины полируют отверстие, что позволяет сохранить прямолинейность. В результате получается максимально круглое отверстие с точным диаметром. Таким способом можно создавать глубокие прямые отверстия в различных материалах.
• Нарезание резьбы: процесс нарезания резьбы в отверстии для применения винтов. Нарезание правой или левой резьбы в круглом отверстии с помощью многолезвийного инструмента, который похож на винт. Этот параметр используется вместе с самореверсирующими резьбонарезными головками.
• Левосторонняя резьба: создание отверстия с резьбой для левосторонних винтов. Метчик вращается против часовой стрелки при входе в отверстие и меняет направление для выхода из отверстия.
• Правосторонняя резьба: создание отверстия с резьбой для правосторонних винтов. Метчик вращается по часовой стрелке при входе в отверстие и меняет направление для выхода из отверстия.
• Нарезание резьбы с ломанием стружки: создание отверстия посредством поочередной подачи и возврата для углубления отверстия, пока не будет достигнута конечная глубина.
• Развертывание — возврат на подаче: подача и вывод сразу после достижения конечной глубины. Это высокоточная операция чистовой обработки отверстия.
• Растач. — выдержка и вывод на подаче: аналогично развертыванию, но с остановкой на максимальной глубине.
• Остановка сверления — остановка и возврат на быстром ходу: подача на глубину, остановка вращения шпинделя и возврат на быстром ходу. Эта команда перемещает растачивающую вставку вдоль стенки в процессе отвода.
• Точное растачивание — смещение: аналогично остановке сверления, только выполняется ориентация сердцевины вставки и ее перемещение от стенки отверстия перед выполнением отвода.
• Обратное растачивание: перемещение на глубину внутри отверстия и остановка для присоединения инструмента реверсивной цековки. Затем запускается шпиндель, и инструмент подается вверх, чтобы выполнить цековку задней стороны детали.
• Фрезерование круглого кармана: может использоваться для создания пользовательского стандартного цикла в элементе управления для обработки круглых карманов.
• Фрезерование отверстий: может использоваться для создания пользовательского стандартного цикла в элементе управления для винтового фрезерования отверстий.
• Резьбофрезерование: может использоваться для создания пользовательского стандартного цикла в элементе управления для резьбофрезерования.
• Исследование: используется для измерения элемента на детали с помощью щупа или с использованием макроса на станке для определения РСК. Требуется специальная обработка в постпроцессорах в зависимости от станка. Более мощную функцию исследования см. в раскрывающемся меню «Настройка».

Глубина обработки с периодическим выводом инструмента

Задание глубины для первого прохода с выводом сверла, при котором происходит врезание вовнутрь материала и выход для очистки и ломания стружки.

Уменьшение глубины обработки с периодическим выводом инструмента

Величина, на которую уменьшается глубина вывода сверла при каждом выводе.

Минимальная глубина ступени

Минимально допустимая глубина вывода сверла.

Накопленная ступенчатая глубина

Указание глубины вывода сверла для полного отвода.

Расстояние лома стружки

При выполнении операции ломания стружки сверло отходит на заданное расстояние после входа в отверстие во избежание закрепления стружки.

Остановка перед отводом

Остановка перед отводом при выводе сверла для измельчения стружки. В зависимости от материала обработки эта операция может значительно увеличить отвод инструмента.

Период остановки

Период остановки — это время остановки в секундах. Задание времени остановки приводит к остановке перемещения по координате на заданный промежуток времени. В это время шпиндель продолжает вращение на заданной скорости оборотов. Этот параметр можно использовать для обеспечения удаления стружки перед отводом инструмента из отверстия. Кроме того, обычно при этом улучшается чистовая обработка отверстия.

Как правило, достаточным временем остановки является интервал от 1/4 до 1 секунды. Например, задайте в этом поле значение 0,25 или 1/4, чтобы выполнить остановку на 1/4 секунды.

При постобработке цикла сверления время остановки задается в качестве одного из параметров цикла сверления (обычно: P). В большинстве случаев выходное значение задается в миллисекундах (мс).

Время остановки 250 мс в цикле G82

При постобработке с использованием развернутых циклов время остановки выводится в виде постоянной команды остановки (G4).

Для расчета минимального времени остановки, позволяющего обеспечить по меньшей мере один полный оборот, используйте значение 60, поделенное на скорость вращения шпинделя. Например, при 350 об/мин минимальное время остановки должно составлять 60/350 = 0,171 с (можно округлить до 0,2 с).

Прим.: Если оператор запускает программу переопределения скорости, то скорость шпинделя снижается, а время остановки будет постоянным. Например, для выполнения одного полного оборота при переопределении скорости на 50 % время остановки должно увеличиться вдвое.
