Метод Обработка паза предназначен для фрезерования траектории осевой линии путем выбора ребер или эскизов. Внешняя граница выбранного паза не обрабатывается. Ширина инструмента должна соответствовать фактической ширине паза или быть меньше ее. Форма паза может быть закрытой, открытой, прямой, круглой или содержать несколько кривых. Однако ее ширина должна быть постоянной. Данный метод удобен при очистке каналов перед обработкой границ.
|
Вызов |
Лента:
вкладка CAM
панель "2D фрезерование"
Обработка паза
|
Настройки для операции Паз по умолчанию позволяют произвести наклонное врезание на конечную глубину. Выберите нижнее ребро или эскиз, представляющий паз.
Выбор геометрии для операции Обработка паза |
Траектория перемещения инструмента, созданная для выбранной геометрии |
Настройки на вкладке «Инструмент»
СОЖ
Выберите тип хладагента, используемого на станке. Не все типы совместимы с различными постпроцессорами станков.
Подача и скорость
Шпиндель и подача: параметры резания.
- Скорость шпинделя — скорость вращения шпинделя, выраженная в оборотах в минуту (об/мин).
- Скорость поверхности — скорость, с которой материал перемещается за пределами режущей кромки инструмента (SFM или м/мин).
- Наклонная скорость шпинделя — скорость вращения шпинделя при перемещении под уклоном.
- Рабочая подача — скорость подачи при обычном резании. Выражается в дюйм/мин (IPM) или мм/мин.
- Подача на зуб — рабочая подача, выраженная как скорость подачи на зуб (FPT).
- Подача подвода — подача при подводе режущего инструмента.
- Подача отвода — подача при отводе режущего инструмента.
- Наклонная подача — подача при создании винтовых уклонов в заготовке.
- Подача врезания — подача при врезании в заготовку.
- Подача на оборот — скорость подачи при врезании, выраженная как скорость подачи на оборот.
Настройки на вкладке "Геометрия"
Геометрия
Паз можно использовать на любом ребре или эскизе, представляющем форму паза.
Выбор кармана
Замкнутые или разомкнутые границы можно обрабатывать путем выбора ребер или эскизов. Форма паза может быть прямой, круглой или содержать несколько кривых. Однако ее ширина должна быть постоянной.
|
Выбор геометрии для операции Обработка паза |
Траектория перемещения инструмента, созданная для выбранной геометрии |
Ориентация инструмента
Определение способа ориентации инструмента с помощью комбинации параметров ориентации триады и начала координат.
В раскрывающемся меню Ориентация содержатся следующие параметры для определения триады осей X, Y и Z.
- Настройка ориентации РСК: ориентация инструмента с использованием рабочей системы координат согласно текущей настройке.
- Ориентация модели: ориентация инструмента с использованием рабочей системы координат из текущей детали.
- Выбор оси Z/плоскости и оси X: определение оси Z путем выбора одной грани или ребра и оси X путем выбора другой грани или ребра. Обе оси (Z и X) можно развернуть на 180 градусов.
- Выбор оси Z/плоскости и оси Y: определение оси Z путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (Z и Y) можно развернуть на 180 градусов.
- Выбор осей X и Y: определение оси X путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (X и Y) можно развернуть на 180 градусов.
- Выбор системы координат: задание определенной ориентации инструмента для выполнения этой операции на основе пользовательской системы координат Inventor (ПСК) в модели. В этом параметре используется как начало координат, так и ориентация существующей системы координат. Используйте этот параметр, если модель не содержит подходящих точек и плоскостей для операции.
В раскрывающемся меню Начало координат содержатся следующие параметры для определения расположения начала координат триады.
- Настройка начала координат РСК: задание начала координат инструмента с использованием рабочей системы координат согласно текущей настройке.
- Начало координат модели: задание начала координат инструмента с использованием рабочей системы координат из текущей детали.
- Выбранная точка: задание начала координат триады путем выбора вершины или ребра.
- Точка короба заготовки: задание начала координат триады путем выбора точки на ограничивающей рамке заготовки.
- Точка короба модели: задание начала координат триады путем выбора точки на ограничивающей рамке модели.

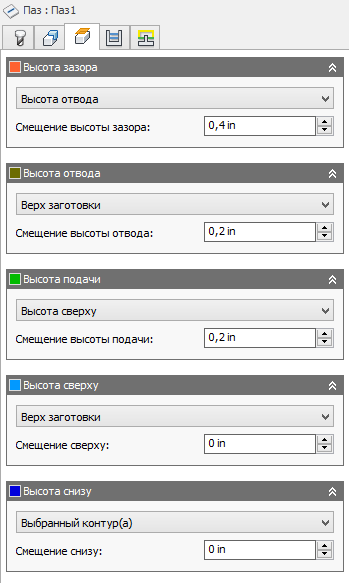

Настройки на вкладке "Высоты"
Clearance Height
Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения.
Высота клиренса
- Высота отвода: пошаговое смещение от высоты отвода.
- Высота подачи: пошаговое смещение от высоты при подаче.
- Высота сверху: пошаговое смещение от высоты в верхней точке.
- Высота снизу: пошаговое смещение от высоты в нижней точке.
- Верх модели: пошаговое смещение от верхней точки модели.
- Низ модели: пошаговое смещение от нижней точки модели.
- Stock top: пошаговое смещение от верхней точки заготовки.
- Низ заготовки: пошаговое смещение от нижней точки заготовки.
- Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
- Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
- Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.
Смещение высоты клиренса
Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.
Высота отвода
Параметр "Высота отвода" позволяет задать высоту, на которую поднимается инструмент перед следующим шагом резки. Значение высоты отвода должно быть выше значений параметров Высота подачи и Высота сверху. Параметр "Высота отвода" используется вместе с последующим смещением для задания высоты.
Высота отвода
- Высота клиренса: пошаговое смещение от высоты клиренса.
- Высота подачи: пошаговое смещение от высоты при подаче.
- Высота сверху: пошаговое смещение от высоты в верхней точке.
- Высота снизу: пошаговое смещение от высоты в нижней точке.
- Верх модели: пошаговое смещение от верхней точки модели.
- Низ модели: пошаговое смещение от нижней точки модели.
- Stock top: пошаговое смещение от верхней точки заготовки.
- Низ заготовки: пошаговое смещение от нижней точки заготовки.
- Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
- Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
- Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.
Смещение высоты отвода
Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.
Высота подачи
Параметр "Высота подачи" позволяет задать высоту, на которую быстро перемещается инструмент перед изменением скорости при подаче/врезании для ввода в деталь. Значение высоты подачи должно быть выше значения параметра Высота сверху. В операции сверления эта высота используется в качестве исходной высоты подачи и высоты отвода при выводе сверла. Параметр "Высота подачи" используется вместе с последующим смещением для задания высоты.
Высота подачи
- Высота клиренса: пошаговое смещение от высоты клиренса.
- Высота отвода: пошаговое смещение от высоты отвода.
- Откл.: отключение параметра Высота подачи вызывает быстрое перемещение инструмента при подводе.
- Высота сверху: пошаговое смещение от высоты в верхней точке.
- Высота снизу: пошаговое смещение от высоты в нижней точке.
- Верх модели: пошаговое смещение от верхней точки модели.
- Низ модели: пошаговое смещение от нижней точки модели.
- Stock top: пошаговое смещение от верхней точки заготовки.
- Низ заготовки: пошаговое смещение от нижней точки заготовки.
- Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
- Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
- Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.
Смещение высоты подачи
Параметр Смещение высоты подачи применяется к значению параметра "Высота подачи", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.
Высота сверху
Параметр "Высота сверху" позволяет задать высоту, определяющую верхнюю точку выреза. Значение высоты сверху должно быть выше значения параметра Высота снизу. Параметр "Высота сверху" используется вместе с последующим смещением для задания высоты.
Высота сверху
- Высота клиренса: пошаговое смещение от высоты клиренса.
- Высота отвода: пошаговое смещение от высоты отвода.
- Высота подачи: пошаговое смещение от высоты при подаче.
- Высота снизу: пошаговое смещение от высоты в нижней точке.
- Верх модели: пошаговое смещение от верхней точки модели.
- Низ модели: пошаговое смещение от нижней точки модели.
- Stock top: пошаговое смещение от верхней точки заготовки.
- Низ заготовки: пошаговое смещение от нижней точки заготовки.
- Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
- Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
- Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.
Смещение сверху
Параметр Смещение сверху применяется к параметру "Высота сверху", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.
Высота снизу
Параметр "Высота снизу" позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение высоты снизу должно быть меньше значения параметра Высота сверху. Параметр "Высота снизу" используется вместе с последующим смещением для определения высоты.
Высота снизу
- Высота клиренса: пошаговое смещение от высоты клиренса.
- Высота отвода: пошаговое смещение от высоты отвода.
- Высота подачи: пошаговое смещение от высоты при подаче.
- Высота сверху: пошаговое смещение от высоты в верхней точке.
- Верх модели: пошаговое смещение от верхней точки модели.
- Низ модели: пошаговое смещение от нижней точки модели.
- Stock top: пошаговое смещение от верхней точки заготовки.
- Низ заготовки: пошаговое смещение от нижней точки заготовки.
- Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
- Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
- Начало координат (абсолют.): абсолютное смещение от начала координат, заданного при настройке или ориентации инструмента в конкретной операции.
Смещение снизу
Параметр Смещение снизу применяется к параметру "Высота снизу", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.
Настройки на вкладке "Проходы"
Допуск
Допуск, используемый при линеаризации геометрии, например, в сплайнах и эллипсах. Допуск рассматривается как максимальная длина хорды.
 Свободный допуск 0,100 |
 Жесткий допуск 0,001 |
Движение станка с ЧПУ по контуру управляется с помощью команд создания отрезков G1 и дуг G2–G3. Чтобы обеспечить это, АСУП аппроксимирует сплайн и траектории перемещения инструментов по поверхности путем их линеаризации, создавая множество коротких прямолинейных сегментов для аппроксимации требуемой формы. Точность соответствия траектории перемещения инструмента требуемой форме во многом зависит от количества используемых отрезков. Большее количество отрезков в результате даст траекторию перемещения инструмента, более точно аппроксимирующую номинальную форму сплайна или поверхности.
Нехватка данных
Искушение всегда использовать очень жесткие допуски может быть велико, однако есть и более компромиссные решения, например более длительный расчет траектории, использование больших файлов G-кодов и очень коротких прямолинейных перемещений. Первые два способа легко реализовать, так как расчеты в Autodesk HSM происходят очень быстро, а большинство современных средств управления имеют не менее 1 МБ оперативной памяти. Тем не менее, короткие прямолинейные перемещения в сочетании с высокой скоростью подачи могут привести к явлению, известному как нехватка данных.
Нехватка данных возникает, когда элементы управления настолько перегружены данными, что перестают справляться с их обработкой. Устройство ЧПУ может обрабатывать лишь ограниченное количество строк кода (блоков) в секунду. Скорость работы старых станков может составлять около 40 блоков/с, а новых, таких как Haas, — 1000 или более блоков/с. Короткие прямолинейные перемещения и высокая скорость подачи могут вынудить элемент управления работать с большей скоростью обработки. Когда это происходит, станок должен останавливаться после каждого перемещения и ждать следующей команды на сервомотор от элемента управления.
Дистанция отступа
После достижения конца разреза выполняется откат инструмента от стенки перед отводом.
Задано значение отката 0,0 |
Задано значение отката 0,25 |
Повторить чистовой проход
Если флажок установлен, выполняется дополнительный разрез для удаления материала заготовки, оставшегося из-за деформации инструмента.
|
Чистовой проход отключен |
Чистовой проход включен |
Расстояние тангенциального удлинения фрагмента
Указание тангенциального удлинения проходов на открытых пазах
Сохранить порядок
Данный параметр указывает, что элементы будут обрабатываться в том порядке, в котором они были выбраны. Если этот флажок не установлен, Autodesk HSM оптимизирует порядок резания.
Множество глубин
По умолчанию для операции «Паз» выполняется наклонное врезание на глубину. Это зигзагообразное движение на полную глубину. Один из способов уменьшения нагрузки на инструмент — выполнение нескольких вырезов вглубь.
|
Без нескольких вырезов вглубь |
Несколько вырезов вглубь (синяя линия) |
Макс. черновой шаг по глубине
Указание максимального шага понижения между уровнями Z при черновой обработке.
Максимальный шаг понижения (отображение без шагов понижения чистовой обработки)
Осевой припуск (по опоре)
Определение объема материала, который необходимо оставить в осевом направлении (по оси Z), т. е. на конце инструмента. При использовании отрицательного значения припуска удаляется большее количество материала с опоры для паза.
Сглаживание
Сглаживание траектории перемещения инструмента посредством удаления чрезмерного количества точек и монтажных дуг в тех местах, где это возможно, в пределах заданного допуска фильтрации.
 Сглаживание отключено |
 Сглаживание включено |
Сглаживание используется для сокращения объема кода без потери точности. Сглаживание выполняется путем замены коллинеарных отрезков одним отрезком и касательными дугами, заменяющими несколько отрезков в областях искривлений.
Преимущества сглаживания могут быть огромными. Размер файла G-кода может быть уменьшен на 50 % и более. Обработка будет выполняться быстрее и более плавно. Кроме того, будет улучшена финишная обработка поверхности. Величина сокращения кода зависит от того, насколько траектория перемещения инструмента подходит для сглаживания. Траектории перемещения инструментов, расположенные изначально в основной плоскости (XY, YZ, XZ), например параллельные траектории, подходят для фильтрования. Другие объекты, например 3D-фестон, подходят для сокращения меньше.
Допуск сглаживания
Указание допуска фильтра сглаживания.
Сглаживание выполняется лучше всего, когда допуск (точность, с которой создается исходная линеаризованная траектория) равен допуску сглаживания (замена отрезков монтажными дугами) или превышает его.
Оптимизация подачи
Указание необходимости снижения подачи на углах.
Макс. изменение направления
Указание максимального углового изменения, разрешенного до снижения скорости подачи.
Радиус уменьшения подачи
Указание минимального радиуса, разрешенного до уменьшения подачи.
Расстояние уменьшения подачи
Указание расстояния до угла, на котором уменьшается подача.
Уменьшенная подача
Указание пониженной скорости подачи для использования на углах.
Только внутренние углы
Используется для снижения скорости подачи только на внутренних углах.
Настройки на вкладке "Связки"
Режим высокой подачи
Указание случаев, когда быстрые перемещения должны выводиться как реальные перемещения на быстром ходу (G0), а когда — как перемещения с высокоскоростной подачей (G1).
- Сохранить ускоренное перемещение: все быстрые перемещения сохраняются.
- Сохранить осевое и радиальное ускор. перемещения: быстрые перемещения только по горизонтали (радиальные) или по вертикали (осевые) выводятся как реальные перемещения на быстром ходу.
- Сохранить осевое ускор. перемещение: только быстрые перемещения по вертикали.
- Сохранить радиальное ускор. перемещение: только быстрые перемещения по горизонтали.
- Сохранить ускор. перемещение одной оси: только быстрые перемещения исключительно по одной оси (X, Y или Z).
- Always use high feed: вывод быстрых перемещений как G01 (перемещение с высокой скоростью подачи), а не как G0 (быстрые перемещения).
Данный параметр обычно устанавливается во избежание пересечений при быстрых перемещениях на станках, где используется перемещение по ломаным линиям при быстром движении.
Высокая подача
Скорость подачи для вывода быстрых перемещений в формате G1, а не G0.
Разрешить быстрый отвод
Если этот параметр включен, отвод выполняется в формате быстрых перемещений (G0). Чтобы обеспечить отвод на подаче, параметр следует отключить.
Безопасное расстояние
Минимальное расстояние между инструментом и поверхностями детали во время перемещений при отводе. Расстояние измеряется после применения припуска, поэтому при отрицательном значении припуска следует соблюдать осторожность, чтобы убедиться, что безопасное расстояние достаточно велико для предотвращения возможных пересечений.
Макс. расстояние внизу
Указание максимального расстояния для перемещения в нижнем положении.
 Максимальное расстояние внизу в 1 дюйм |
 Максимальное расстояние внизу в 2 дюйма |
Тип наклона
Указание способа движения фрезы вниз для каждого выреза.
Предварительное сверление. |
Местоположение точки предварительного сверления. |
Врезание в начале резания. |
|
Профиль. |
Профиль повторяет форму паза. Это используемый по умолчанию тип наклона. Инструмент будет наклонен на заданный угол по всей длине паза. Для достижения полной глубины может потребоваться несколько зигзагообразных перемещений врезания. Можно ограничить глубину наклонного шага с помощью параметра «Максимальный наклонный шаг по глубине». |
Угол наклона (град.)
Указание максимального угла уклона.
Максимальный наклонный шаг по глубине
Определение максимальной глубины наклона при использовании типа наклона «Профиль» на длинных пазах. Это позволяет ограничить нагрузку на инструмент для очень глубоких или очень коротких пазов.
Максимальный наклонный шаг по глубине — 0,75 дюйма |
Максимальный наклонный шаг по глубине — 0,3 дюйма |
Наклонная высота зазора
Высота над заготовкой, где начинается перемещение инструмента по наклонной траектории.
Положения предварительного сверления
Выберите точки, в которых будут просверлены отверстия, чтобы обеспечить необходимый зазор при врезании режущего инструмента в материал. Используется с типом наклона «Предварительное сверление».
|
Местоположение точки предварительного сверления. |
Врезание начинается в точке предварительного сверления. |
Позиции входа
Выберите геометрию рядом с желаемым расположением точки вхождения инструмента.
