Выбор постпроцессора

Выбор постпроцессора для станка.

Выбор правильного постпроцессора

Постобработка траектории перемещения инструмента

• Выберите требуемые операции в дереве операций АСУП. Это может быть одна траектория, несколько или все траектории перемещения инструмента.
• На ленте выберите панель «Траектория» «Постобработка»
• или
• Для выбора операций щелкните правой кнопкой мыши и выберите Постобработка в контекстном меню.

Прим.: При тестировании нового постпроцессора за раз рекомендуется выполнять постобработку и запуск одной операции. Это позволит упростить отладку кода при возникновении проблем. При тестировании постпроцессора также рекомендуется использовать наш тестовый файл проверки постпроцессора (см. ниже).

Диалоговое окно «Постобработка». Здесь можно выбрать файл конфигурации постпроцессора, который наилучшим образом подходит для станка. Все файлы конфигураций постпроцессоров имеют расширение CPS. Для них также отображается описание станка или системы управления.

Как узнать, какой файл конфигурации постпроцессора (CPS) следует использовать? Имена постпроцессоров могут соответствовать устройству ЧПУ или имени и модели инструмента. При поиске нужного постпроцессора рекомендуется знать всю указанную выше информацию. Если используется вертикально-фрезерный станок Klinx-O-Matic с 3-осевым устройством управления Siemens, сначала необходимо выполнить поиск по имени станка, а затем отфильтровать результаты по типу устройства управления. В конечном итоге устройство ЧПУ определяет формат требуемого G-кода.

Где можно взять постпроцессор?

• Сначала просмотрите постпроцессоры, поставляемые с Fusion 360. Не исключено, что необходимый постпроцессор уже имеется в ПО.
• Если постпроцессор найти не удалось, обратитесь в компанию, в которой вы приобрели станок. Выясните, есть ли у них постпроцессор Autodesk Inventor HSM или Fusion 360 для станка нужной модели. Мы тесно взаимодействуем со многими производителями в ходе разработки специальных постпроцессоров для их станков. То есть у них уже может иметься нужный вам постпроцессор.
• Перейдите на веб-сайт постпроцессоров HSM и выполните там поиск по устройству ЧПУ и/или модели станка.

Поиск доступных постпроцессоров в Inventor HSM

В разделе «Конфигурация постпроцессора».

• В поле Все настройте фильтр для ограничения по типу станка («Фрезерование», «Точение», «Фрезерование/Точение» «Обработка» и т. д.).
• В поле Все поставщики выберите фильтр «Производитель станка».
• Если файлы CPS отсутствуют
• В поле Все поставщики выберите фильтр «Производитель устройства управления».

В области выбора постпроцессора будут отображаться постпроцессоры, соответствующие заданным параметрам. Если постпроцессоры не отображаются, скорректируйте настройки фильтрации. Если необходимый постпроцессор для станка найти по-прежнему не удается, вернитесь в раздел Папка конфигурации — Настройка (см. ниже) и выберите «Открыть библиотеку постпроцессоров Autodesk HSM». Это позволит перейти на веб-сайт постпроцессоров HSM, где можно выполнить поиск по более широкому списку доступных постпроцессоров.

Можно использовать различные варианты поиска. Примените все методы и проанализируйте полученные результаты.

Важное замечание: Перед использованием сгенерированного кода УП на станке с ЧПУ его сначала необходимо проверить.

Как узнать, какой постпроцессор будет работать на моем станке?

Постпроцессор необходимо протестировать. Это безопасно и просто. Необходимо создать образец программы для демонстрации ключевых функций. Это означает, что первая деталь, которую нужно обработать на станке, НЕ должна быть рабочей деталью. Проверка всех функций устройства ЧПУ, скорее всего, не потребуется.

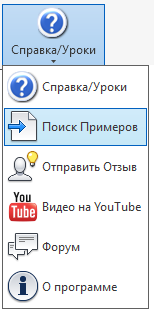

Хорошая новость: мы уже создали набор образцов траекторий перемещения инструмента, с помощью которых можно протестировать станок. Нажмите в Inventor HSM Справка/Уроки и перейдите к разделу Поиск примеров. Здесь находятся тестовые файлы для фрезерования и точения. Выберите соответствующий файл примера с учетом нужного типа обработки и единиц. Выберите постпроцессор, который, по вашему мнению, наилучшим образом соответствует станку и устройству управления, а затем создайте код УП. При появлении ошибок в ходе работы станка лучше за раз выполнять только одну операцию постобработки для упрощения процедуры отладки.

Тестовые файлы для проверки постпроцессора. Benchmark-Milling_Inch Benchmark-Milling_MM Benchmark-MillTurn_Inch Benchmark-MillTurn_MM

Тестирование программы постпроцессора

Загрузите в станок проверочный код УП. Настройте смещения на безопасное положение и выполните на станке тестовую обработку без режущих инструментов.

Если станок останавливается и сообщает об ошибках, выполните одну из следующих операций:

• запустите процедуру с другим постпроцессором и новым кодом УП;
• попытайтесь найти ошибку в программе.

В случае обнаружения ошибок в коде проверьте параметры (см. ниже), обеспечивающие включение или отключение функций. Если постпроцессор не подходит для станка, возможно, какая-то функция была некорректно включена или отключена, что повлияло на выходные данные. Постпроцессоры могут иметь разные параметры.

Если ошибки по-прежнему возникают, сделайте следующее.

• Запишите полное описание ошибки и номера ошибок.
• Запишите номер строки, на которой станок остановился или сообщил об ошибке.
• Ознакомьтесь с описанием ошибки в руководстве по станку.
• Сравните описание ошибки со строкой кода, которая вызвала остановку станка.

Проанализируйте процедуру, чтобы определить корректную работу станка и устройства управления. Ознакомьтесь с руководством по программированию станка. Попытайтесь разобраться с работой кода УП, который вызывает ошибку. Кроме того, можно обратиться к изготовителю, отправить им свою программу и всю информацию, перечисленную выше.

После определения правильного формата строки кода внесите изменения в программу ЧПУ и запустите ее снова. Повторяйте описанную выше процедуру до тех пор, пока не проверите всю программу. После успешного завершения всего процесса вы получите подходящую для вашего станка программу.

Без образца программы, КОТОРЫЙ РАБОТАЛ НА ВАШЕМ СТАНКЕ, изменить постпроцессор невозможно.
