При копировании или перемещении геометрии в эскиз Inventor необходимо выбрать один или несколько элементов, а затем определить базовую точку для нового положения геометрии. Для поворота геометрии выберите элементы, а затем определите начало координат.
Совет: По умолчанию базовые и центральные точки привязаны к ближайшей вертикальной или горизонтальной оси. Для переопределения привязки задайте точку, удерживая клавишу CTRL. Или, прежде чем начать, отмените выбор параметра "Привязка к узлам сетки" на вкладке "Эскиз" диалогового окна "Параметры приложения" (вкладка "Инструменты"
панель "Параметры").
панель "Параметры"). Копирование геометрии
- Выберите в 2D-эскизе вкладку "Эскиз" панель "Изменить" Копировать
. Откроется диалоговое окно "Копировать", а режим выбора будет активен по умолчанию.
- В диалоговом окне "Копировать" укажите любой из следующих параметров (необязательно):
- Оптимизировать для выбора одного значения
- Автоматическое переключение в режим базовой точки при выборе одного объекта в графическом окне. Используйте этот параметр при изменении только одного выбранного элемента.
- Точный ввод
- Вызов панели инструментов "Точный ввод", на которой можно указать папки для измененной геометрии путем ввода определенных координат X и Y.
- Буфер обмена [Ctrl+C]
- Сохранение временной копии выбранной геометрии для возможности вставки в другой эскиз.
- В графическом окне выберите геометрию, которую необходимо скопировать.
- Щелчком кнопки мыши выберите один элемент.
- Перетащите его, чтобы создать набор объектов.
- Щелкните правой кнопкой мыши и выберите "Выбрать все".
- При необходимости нажмите кнопку "Базовая точка" в диалоговом окне "Копировать", чтобы перейти к этому режиму.
- Щелкните в графическом окне, чтобы задать базовую точку, или введите координаты на панели инструментов "Точный ввод".
- Щелкните в графическом окне или используйте панель инструментов "Точный ввод", чтобы задать конечную точку. Нажмите BACKSPACE для отмены действия.
По мере перемещения курсора в области динамического просмотра будут появляться штриховые линии, представляющие исходную геометрию, и сплошные линии, представляющие скопированную геометрию.
- Для завершения нажмите кнопку "Готово" в диалоговом окне "Копировать", щелкните правой кнопкой мыши и выберите "Готово", или нажмите ESC.
Перемещение геометрии

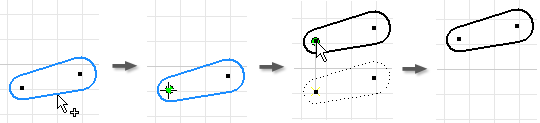

- Выберите в 2D-эскизе вкладку "Эскиз" панель "Изменить" Переместить
. Откроется диалоговое окно "Перенос", а режим выбора будет активен по умолчанию. - В диалоговом окне "Перенос" укажите любой из следующих параметров (необязательно):
- Оптимизировать для выбора одного значения
- Автоматическое переключение в режим базовой точки при выборе одного объекта в графическом окне. Используйте этот параметр при перемещении только одного выбранного элемента.
- Точный ввод
- Вызов панели инструментов "Точный ввод", на которой можно указать папки для измененной геометрии путем ввода определенных координат X и Y.
- Копировать
- Перемещение копии выбранного объекта.
- В графическом окне выберите геометрию, которую необходимо переместить.
- Щелчком кнопки мыши выберите один элемент.
- Перетащите его, чтобы создать набор объектов.
- Щелкните правой кнопкой мыши и выберите "Выбрать все".
- При необходимости нажмите кнопку "Базовая точка" в диалоговом окне "Перенос", чтобы перейти к этому режиму.
- Щелкните в графическом окне, чтобы задать базовую точку, или введите координаты на панели инструментов "Точный ввод".
- Щелкните в графическом окне или используйте панель инструментов "Точный ввод", чтобы задать конечную точку. Нажмите BACKSPACE для отмены действия.
По мере перемещения курсора в области динамического просмотра будут появляться штриховые линии, представляющие исходную геометрию, и сплошные линии, представляющие перемещенную геометрию.
- Для завершения нажмите кнопку "Готово" в диалоговом окне "Перенос", щелкните правой кнопкой мыши и выберите "Готово", или нажмите ESC.
Видеоролики по перемещению геометрии эскиза
Поворот геометрии

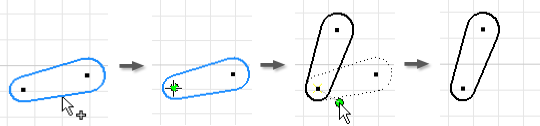

- Выберите в 2D-эскизе вкладку "Эскиз" панель "Изменить" Поворот
. Откроется диалоговое окно "Поворот", а режим выбора будет активен по умолчанию. - В диалоговом окне "Поворот" задайте любой из следующих параметров (необязательно):
- Оптимизировать для выбора одного значения
- Автоматическое переключение в режим начала координат при выборе одного объекта в графическом окне. Используйте этот параметр при повороте только одного выбранного элемента.
- Точный ввод
- Вызов панели инструментов "Точный ввод", на которой можно указать папки для измененной геометрии путем ввода определенных координат X и Y.
- Копировать
- Поворот копии выбранного объекта.
- В графическом окне выберите геометрию, которую необходимо повернуть.
- Щелчком кнопки мыши выберите один элемент.
- Перетащите его, чтобы создать набор объектов.
- Щелкните правой кнопкой мыши и выберите "Выбрать все".
- При необходимости нажмите кнопку "Начало координат" в диалоговом окне "Поворот", чтобы перейти к этому режиму.
- Щелкните в графическом окне, чтобы задать начало координат, или введите координаты на панели инструментов "Точный ввод".
- Щелкните в графическом окне или используйте панель инструментов "Точный ввод", чтобы задать конечную точку. Нажмите BACKSPACE для отмены действия.
По мере перемещения курсора в области динамического просмотра будут появляться штриховые линии, представляющие исходную геометрию, и сплошные линии, представляющие повернутую геометрию. В диалоговом окне "Поворот" значение угла обновляется динамически.
В диалоговом окне "Поворот" значение угла обновляется динамически.Прим.: Угол поворота можно также задать вручную. При вводе значение остается фиксированным до тех пор, пока не будет указано другое значение. Кроме того, можно щелкнуть в графическом окне. - Для завершения нажмите кнопку "Готово" в диалоговом окне "Поворот", щелкните правой кнопкой мыши и выберите "Готово", или нажмите ESC.
Изменение поведения зависимостей при перемещении или повороте геометрии
Если зависимости будут препятствовать перемещению или повороту геометрии, в Inventor откроется соответствующее диалоговое окно с предупреждением. Это поведение, заданное по умолчанию, можно изменить в развернутой области диалоговых окон "Перенос" и "Поворот".
- Чтобы снять размерные зависимости при изменении геометрии, нажмите кнопку "Дополнительно"
в диалоговом окне "Перенос" или "Поворот". Далее выберите параметр, который позволит переопределить поведение по умолчанию ("Запрос").- Никогда
- Размеры не отменяются. При выполнении этой операции сохраняются все размеры, связанные с выбранной геометрией. Если произойдет сбой, появится диалоговое окно.
- Без формулы
- Размеры, являющиеся функцией других размеров, не отменяются.
- Всегда
- По завершении операции все линейные и угловые размеры, связанные с выбранной геометрией, вычисляются повторно. Снятие всех размеров за пределами выбранных объектов; размеры внутри выбранных объектов игнорируются.
- Запрос
- Если происходит сбой, появится диалоговое окно с описанием проблемы и вариантами ее решения (по умолчанию).
- Чтобы разорвать геометрические зависимости при изменении геометрии, нажмите кнопку "Дополнительно" в диалоговом окне "Перенос" или "Поворот". Далее выберите параметр, который позволит переопределить поведение по умолчанию ("Запрос").
- Никогда
- Геометрические зависимости не изменяются. При выполнении операции сохраняются все существующие геометрические зависимости. Если произойдет сбой, появится диалоговое окно.
- Всегда
- Удаление только зависимости фиксации, связанной с выбранной геометрией. Удаление зависимостей между выбранной и невыбранной геометрией, за исключением следующей:
- Перемещение всех зависимостей, кроме зависимостей параллельности, перпендикулярности и равенства
- Поворот всех зависимостей, кроме зависимости равенства
- Запрос
- Если происходит сбой, появляется сообщение с описанием проблемы (по умолчанию).
