В этом примере рассмотрено, как скруглить непрерывную линию с помощью вкладки Редактор кривых.
- Щелкните вкладку «Редактор кривых» > панель «Создать» > «Линии» > «Непрерывная», чтобы открыть панель инструментов Непрерывная линия.
- Укажите в графической области или задайте на панели инструментов координаты точек, через которые должна пройти непрерывная линия.
- Нажмите

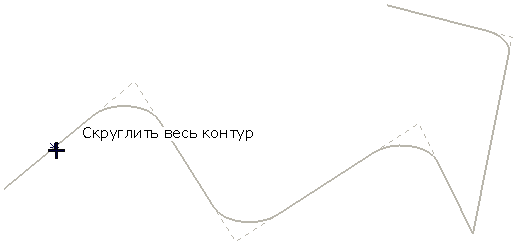

, чтобы завершить текущий сегмент. - Щелкните вкладку «Редактор кривых» > панель «Создать» > «Окружности и дуги» > «Обрезанное скругление» и наведите курсор на непрерывную линию.
- Выберите непрерывную линию.

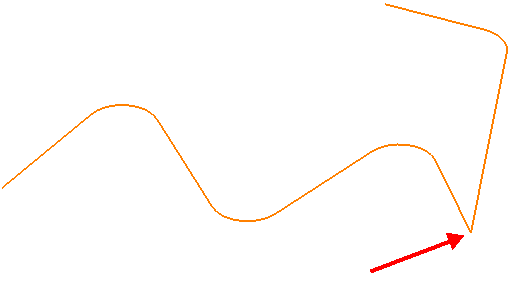

Прим.: Если скругление заданного радиуса не вписывается между двумя соседними линейными участками, оно не создается. Попытайтесь уменьшить радиус, чтобы создать скругление.
