Просмотр траекторий по их высоте Z

В этом примере показано, как просматривать траектории по Z высоте и как использовать диалог Высоты. Здесь используется модель flats.dgk из папки Examples.

1. Задайте Заготовку вокруг модели.
2. Создайте стратегию Выборка 3D модели и:
   1. Выберите Стиль как Смещать всё.
   2. Введите значение Шага - 5.0.
   3. Создайте концевую фрезу с Диаметром - 5.0.
   4. Нажмите Вычислить, чтобы создать траекторию.

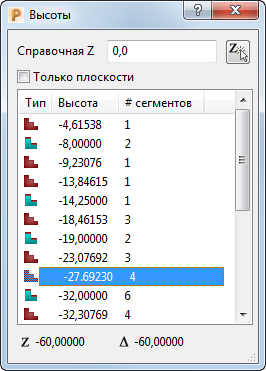

3. Выберите вкладку «Траектория» > панель «Показать» > «Просмотр по Z-высоте», чтобы открыть диалоговое окно Z-высоты. Доступные в траектории высоты перечислены в списке Высота.
4. Щелкайте по списку, чтобы просмотреть сегмент траектории на определенной Z-высоте.



Вы также можете сделать следующее:

1. Введите Справочную Z, чтобы просмотреть сегмент траектории, ближайший к введенному значению.
2. Нажмите , чтобы выбрать высоту на модели, которая будет использоваться как справочная Z.
3. Выберите Только плоскости, чтобы просмотреть сегменты траектории, связанные только с плоскими областями модели.

Прим.: Если выбрать сегмент и щелкнуть вкладку «Траектория» > панель «Показать» > «Просмотр по Z-высоте», в графическом окне отобразится выбранная Z-высота.
