Режимы отображения траекторий

Используйте объекты на вкладке «Траектория» > панель «Показать», чтобы показать и просмотреть различные аспекты активной траектории.

Траектория

Выберите вкладку Траектория > панель Показать > Траектория, чтобы показать активную траекторию.

Переходы

Нажмите вкладку Траектория > панель Показать > Связи, чтобы показать связи для активной траектории.

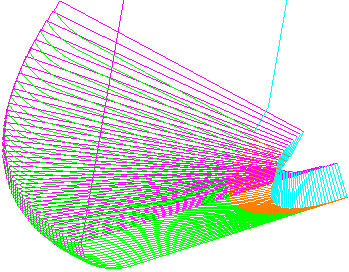

Траектория с отображенными рабочими ходами, подводами, отводами и переходами:

Переходы траектории не показаны:

Совет: Скрытие переходов полезно, когда вы пытаетесь просмотреть рабочие ходы или подводы и отводы траектории.

Подводы

Нажмите вкладку Траектория > панель Показать > Подводы, чтобы показать подводы и отводы для активной траектории.

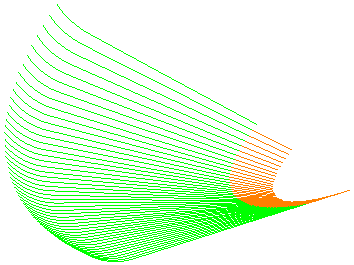

Рабочие ходы, подводы и отводы траектории показаны, а переходы не показаны:

Переходы траектории не показаны:

Прим.: Подводы и отводы траектории не показаны, а рабочие ходы показаны.

Совет: Скрытие подводов/отводов полезно, когда вы пытаетесь просмотреть рабочие ходы или переходы траектории.

Показать

Используйте следующие параметры на вкладке Траектория > панель Показать > меню Показать, чтобы показать элементы траектории.

• Рабочие ходы — Показывает рабочие ходы для активной траектории.

  Траектория с отображенными рабочими ходами, подводами, отводами и переходами:

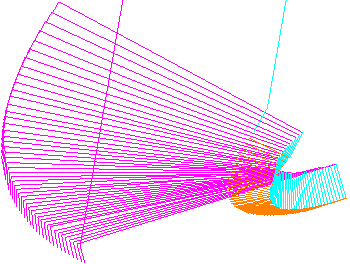

  Рабочие ходы траектории не показаны:



Прим.: Подводы, отводы и переходы траектории показаны.

Совет: Скрытие рабочих ходов полезно при попытке просмотреть подводы, отводы или переходы траектории.

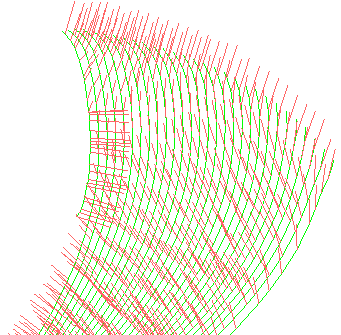

• Оси инструмента — Отображает ось инструмента в каждой точке траектории, что позволяет визуализировать изменение ориентации инструмента:



• Нормали контакта — Отображает красным цветом нормали контакта в каждой точке траектории.



Прим.: Этот параметр доступен, только если вы выбрали Нормали контакта в диалоговом окне Размещение точек . Нормали контакта - это векторы I, J, K.

• Векторы ориентации — Отображает вектор ориентации инструмента.



  Если вы комбинируете это с симуляцией траектории (с помощью опции Симуляция с начала в меню отдельной траектории), то показывает ориентацию инструмента.



Совет: Полезно просмотреть ориентацию при контакте инструмента, если используется асимметричный шпиндель.

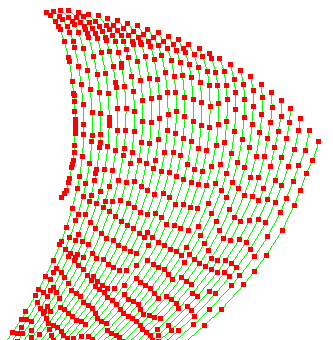

• Точки — Отображает каждую точку для активной траектории красным, а центры дуг - синим. Это используется для визуализации плотности точек.

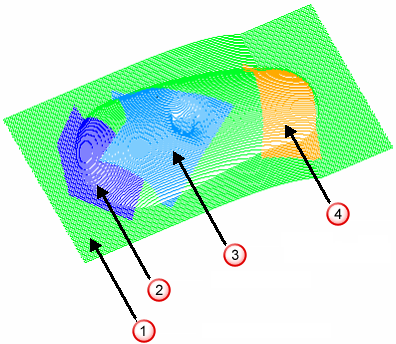

• Подачи — Показывает рабочие ходы разными цветами, которые отображают подачу в этих областях как процент от подачи по умолчанию.



  • Подача 100%
  • Подача 40%
  • Подача 60%
  • Подача 150%
• Поверхность ускоренных — Отображает поверхность безопасной области.
• Поверхность врезания — отображение поверхности, за пределами которой выполняются движения врезания. Это область пространства, за которым движения подхода выполняются со скоростью врезания.



  Поверхность ускоренных перемещений отображена с прозрачностью 25.

  Поверхность врезания отображена с прозрачностью 25.

Совет: Используйте регулятор на вкладке Безопасная область диалогового окна Переходы траектории, чтобы задать уровень прозрачности этой поверхности.

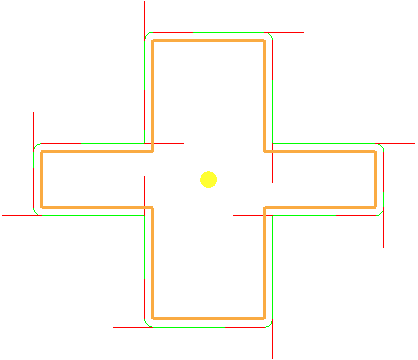

• Скорректированная траектория — Отображает траекторию, показывая коррекцию на полный радиус или износ.
• Путь контакта — Показывает красным цветом путь точек контакта траектории.
  Прим.: Этот параметр доступен, только если вы выбрали Нормали контакта в диалоговом окне Размещение точек . Нормали контакта - это векторы I, J, K.
• Участки столкновений — отображение участков столкновений на траектории другим цветом. Участки столкновений представляют собой места столкновений детали и инструмента, патрона или станка. Перейдите на вкладку Главная > панель Проверка Участки столкновений, чтобы открыть список участков столкновений для активной траектории.

Просмотр по Z-высоте

Нажмите вкладку Траектория > панель Показать > Просмотр по высоте Z, чтобы можно было просматривать активную траекторию на заданной высоте Z.
