Нет — Нет подводов или отводов для этой траектории. Это опция по умолчанию.

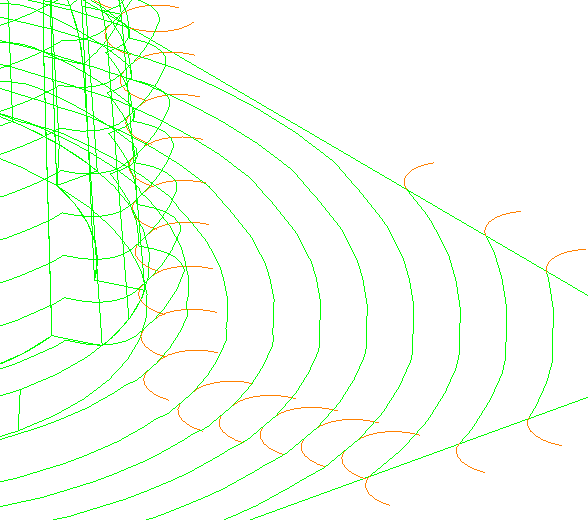

Касательная дуга — Вставляет перемещение по касательной дуге в конце каждого рабочего прохода. Эта дуга лежит в плоскости, заданной касательной к траектории и нормалью поверхности.
Опция Касательная дуга предлагает способ автоматического подбора оптимальной ориентации для каждого сегмента траектории путем использования нормали к поверхности в этой точке. Ориентация Касательной дуги варьируется в зависимости от крутизны поверхности. На пологих участках она аппроксимируется вертикальной дугой, а на отвесных - горизонтальной дугой.
Поля Расстояние, Угол и Радиус определяют форму перемещений касательной дуги.

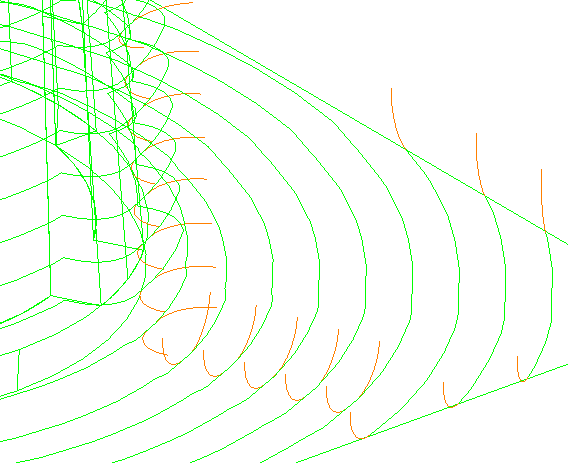

).Вертикальная дуга — Вставляет перемещение по касательной дуге в конце каждого рабочего прохода. Эта дуга лежит в плоскости, содержащей направление касательной и ось инструмента.
Поля Радиус и Угол контролируют создаваемую касательную дугу.
Обозначения:
r — радиус
x
— угол между касательными

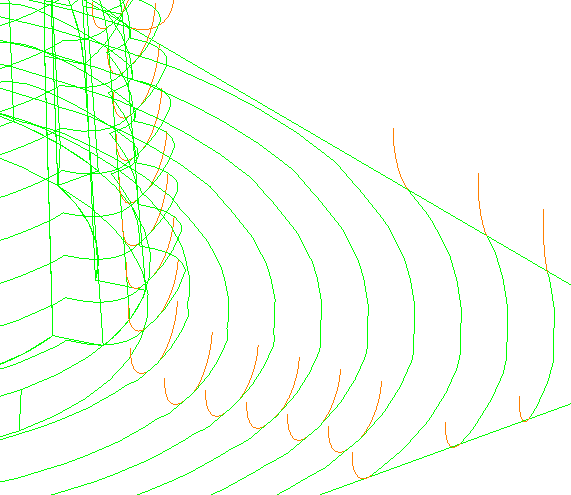

Горизонтальная дуга — Вставляет перемещение по касательной дуге в конце каждого рабочего прохода. Эта дуга лежит в плоскости, содержащей ось инструмента и направление касательной, повернутой на 90 вокруг направления касательной.
Поля Радиус и Угол контролируют создаваемую касательную дугу.
Обозначения:
r — радиус
x — угол между касательными

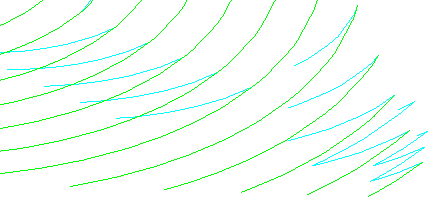

Касательный — Вставляет прямое перемещение по касательной в конце каждого рабочего перемещения.
Поле Расстояние определяет длину расширенного Касательного движения.

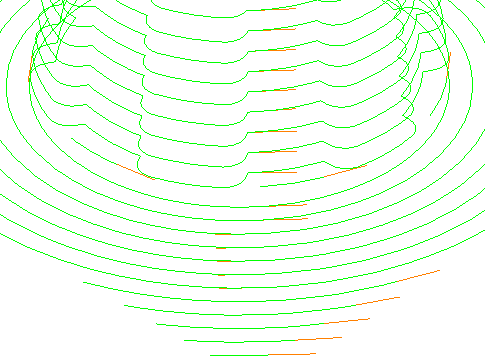

Горизонтально — Вставляет горизонтальное перемещение в конце каждого рабочего перемещения.
Поле Расстояние определяет длину расширенного Горизонтального движения.

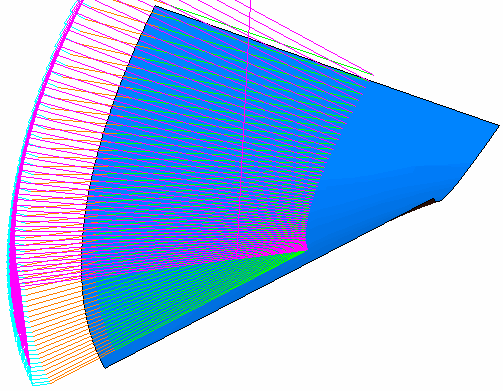

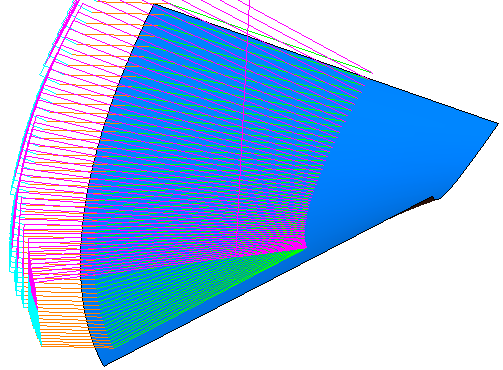

Прямо — Вставляет прямое перемещение в конце каждого рабочего перемещения. Направление перемещения задается Углом.
Поля Расстояние и Угол определяют форму Прямых перемещений.
Наклонно — Инструмент врезается в модель под заданным углом. Это позволяет использовать непогружной инструмент, но зависит от инструмента и материала. При выборе этого параметра активируется кнопка Параметры наклонного врезания.
Центр кармана — Выполняет перемещение по касательной в случае Подвода, которое начинается в центре кармана (Отвод завершается в центре). В качестве точки центра используется центр охватывающего сегмент траектории прямоугольника. Эта опция полезна при обработке по профилю карманов, которые были предварительно просверлены в центре, хотя она может использоваться для любых замкнутых сегментов. Эта опция недоступна для продления подводов.
