Создание хвостовика из шаблона

Этот пример показывает, как создавать хвостовик для определенного инструмента. Профиль хвостовика генерируется вне PowerMill и импортируется как шаблон. Вы можете создать профиль фасонной фрезы, профиль роутерной фрезы и патрон одним и тем же способом.

Чтобы создать шаблон:

1. Выберите вкладку «Шаблон» > панель «Создать» > «Шаблон», чтобы создать новый шаблон.
2. В контекстном меню отдельного шаблона выберите «Вставить» > «Файл». Откроется диалог Открыть шаблон.
   1. Нажмите , чтобы открыть папку Examples, затем откройте папку Patterns.
   2. Выберите sample_shank.dgk и нажмите Открыть.



Чтобы создать хвостовик:

1. Создайте 10 мм Сферическую фрезу.

   Откроется диалог Сферическая фреза.

2. Выберите вкладку Хвостовик.
3. Нажмите Укажите шаблон и выберите только что вставленный в проект шаблон.
4. Нажмите кнопку Создать хвостовик из шаблона .

   Хвостовик добавляется к кромке инструмента.



   Так как хвостовики не могут содержать отрицательных перемещений по Y, PowerMill удаляет их из шаблона при создании хвостовика.

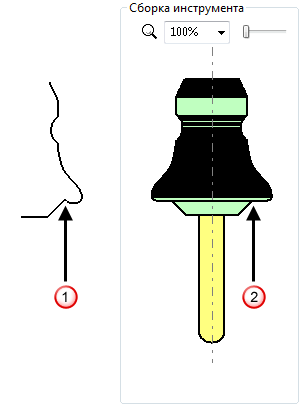

   Шаблон с отрицательным перемещением по Y.

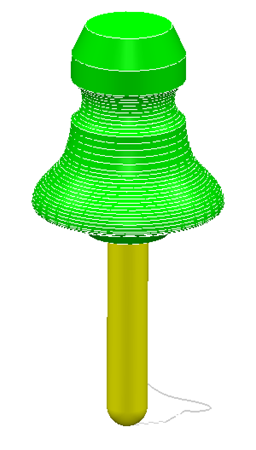

   Хвостовик, созданный по шаблону с только положительными перемещениями по Y.
