Используйте опции на вкладке Подводы и переходы, чтобы задать свойства подводов, отводов и переходов для токарных траекторий.
Опции в этом диалоге зависят от типа активной токарной траектории:
Черновые стратегии
- Минимальный зазор —Задает расстояние до точки от начала траектории, к которой ускоренно перемещается инструмент в начале операции.
Положение этой точки также контролируется параметрами Угол отвода и Расстояние отвода.
- Угол врезания — Введите угол в градусах, измеренный от горизонтальной плоскости, под которым инструмент движется в деталь. Этот параметр доступен, только если задано Стиль — Круглая пластина.
- Угол отвода — Введите угол, вдоль которого отводится инструмент перед возвратом на следующий шаг. Этот угол измеряется в градусах против часовой стрелки от оси Z.
- Расстояние отвода — введите расстояние вдоль линии угла отвода, по которой отводится инструмент перед возвратом на следующий шаг.
- Зазор перехода — Задаёт минимальное расстояние от материала, на котором безопасно использовать ускоренные движения.
Чистовые стратегии
Подвод — Выберите тип подвода.
Дуга — Используйте дуговое врезание, заданное параметрами Угол дуги и Радиус дуги.
Линейный — Используйте линейный подвод, заданный параметрами Угол и Длина.
- Угол дуги — Задайте угол в градусах, создаваемый дуговым движением подвода, измеренный против часовой стрелки в плоскости X-Z. Угол в 90 начинает подход инструмента перпендикулярно проходу, а заканчивает подход - параллельно проходу.
- Радиус дуги — Задайте радиус дуги подвода. Это контролирует его длину. Эти параметры доступны, только если задано Подвод — Дуга.
- Угол — Задайте угол в градусах, под которым инструмент входит в материал, измеренный против часовой стрелки в плоскости X-Z. Угол 0 подходит вдоль прохода. Угол 90 подходит перпендикулярно проходу.

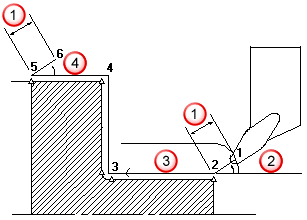

Зазор
Угол подвода
Зона безопасной высоты
Угол отвода
- Длина — Задайте расстояние линейного подвода. Эти параметры доступны, только если задано Подвод — Линейный.
- Линейное продление — Нажмите, чтобы добавить прямолинейный подвод перед существующими подводами. Это полезно, если нужно применить коррекцию инструмента, так как она может выполняться только на линейных перемещениях.
- Длина — Введите длину продления подвода.
Отвод — Выберите тип отвода.
Дуга — Используйте дуговой вывод из материала, заданный параметрами Угол дуги и Радиус дуги.
Линейный — Используйте линейный отвод, заданный параметрами Угол и Длина.
- Угол дуги — задайте угол в градусах, создаваемый дуговым движением отвода, измеренный против часовой стрелки в плоскости X-Z. Угол в 90 начинает подход инструмента параллельно проходу, а заканчивает подход — перпендикулярно проходу.
- Радиус дуги — Задайте радиус дуги отвода. Это контролирует его длину. Эти параметры доступны, только если задано Отвод — Линейный.
- Угол — Задайте угол в градусах, под которым инструмент отходит от материала, измеренный против часовой стрелки в плоскости X-Z. Угол 0 — отвод вдоль траектории. Угол 90 — отвод перпендикулярно траектории. См. схему «Угол подвода».
- Длина — Задайте расстояние линейного отвода. Эти параметры доступны, только если задано Отвод — Линейный.
- Линейное продление — нажмите, чтобы добавить прямолинейный отвод после существующих отводов. Это полезно, если нужно применить коррекцию инструмента, так как она может выполняться только на линейных перемещениях.
- Длина — Введите длину продления отвода.
— Нажмите, чтобы скопировать значения параметров Подвода в значения Отвода
— Нажмите, чтобы скопировать значения параметров Отвода в значения Подвод.
Запас — Задаёт минимальное расстояние от материала, на котором безопасно использовать ускоренные движения.
