Используйте объект Переходы траектории, чтобы задать соединительные сегменты траектории. Это позволяет легко задать зазоры для ускоренных ходов, безопасные области для инструмента и нережущие сегменты.

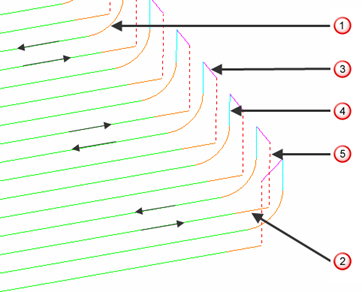

Вертикальная дуга - движение подвода
Прямо - движение отвода
Обе в приращениях - движение перехода
Подход - перемещение
Подъем - перемещение
Выберите вкладку «Главная» > панель «Установ» > «Переходы траектории», чтобы открыть диалоговое окно Переходы траектории.
Вкладки в диалоге зависят от типа активной стратегии:
Фрезерные стратегии
- Безопасная область — Задает размер и форму безопасной области, в которой инструмент может перемещаться на ускоренной подаче.
- Перемещения и зазоры — задает ограничения ускоренных ходов и зазоры.
- Начальная и конечная точки — Задает положение и ориентацию начальной и конечной точек траектории.
- Подводы — Задает движение инструмента перед режущим ходом.
- Отводы — Задает движение инструмента после режущего хода.
- Переходы — Задает движения переходов между режущими ходами в траектории.
- Размещение точек — Задает распределение точек вдоль подводов, отводов и переходов в траектории.
Токарные стратегии
- Начальная и конечная точки — задает положение и опорную точку для начальной и конечной точек траектории.
- Подводы и переходы — Задает перемещение инструмента до, после и между режущими ходами для токарной траектории.
Прим.: Эта вкладка доступна только в случае, если активна токарная траектория.
