Используйте страницу Проекция кривой, чтобы спроецировать трубчатый шаблон на модель, который затем обрабатывается. Центр трубки совпадает с центом шаблона. Эта стратегия похожа на стратегию чистовой обработки Проекция линии с той разницей, что проецируемый шаблон строится от произвольной кривой, а не от линии.
Шаблон задает шаблон, который используется для создания траектории.
Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
Выбранный шаблон — Выберите шаблон из списка. Если имя не отображается или выбрано
, значит, нет выбранного шаблона. В этом списке отображаются имена всех доступных в проекте шаблонов.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Нажатие на открывает вкладку Укажите объект. Выберите шаблон в графическом окне, чтобы закрыть вкладку Укажите шаблон и показать шаблон в поле Выбранный шаблон.
Набрать кривые — Нажмите, чтобы скопировать выбранные кривые в шаблон. Это дает мощное и быстрое средство извлечения геометрии кривой из модели поверхности и копирования ее в активный шаблон или границу. Подробности смотрите в разделе Пример набора кривых.
Стиль — Выберите стиль, чтобы задать форму шаблона.
- Линия создает линейный шаблон.
- Круговой создает круговой шаблон на последовательных Z высотах способом, похожим на Чистовая с постоянной Z.

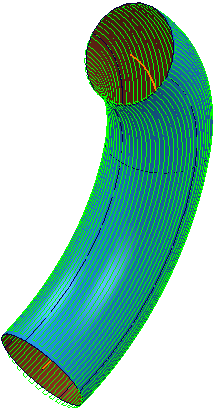

- Спираль создает спиральный шаблон.
Направление — Выберите направление, чтобы определить, какие участки обрабатывать.

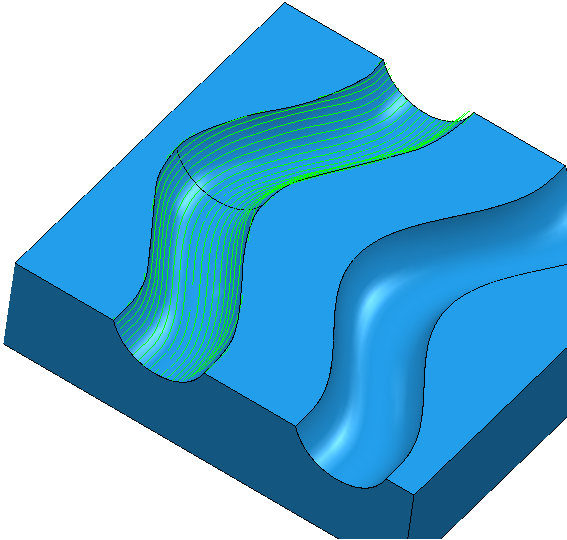

- Внутрь — Когда выбрано, выполняется обработку сердцевин. Создает траектории на внешних (видимых) поверхностях. Обычно ось находится внутри детали.
- Наружу — Когда выбрано, обрабатывает внутренние скругления, отверстия или полости. Обычно ось находится снаружи детали.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.

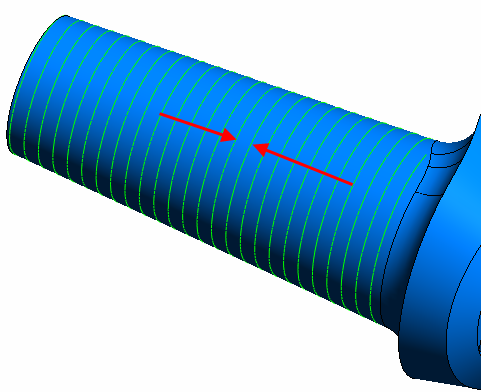

Шаг — Введите расстояние между следующими друг за другом проходами.

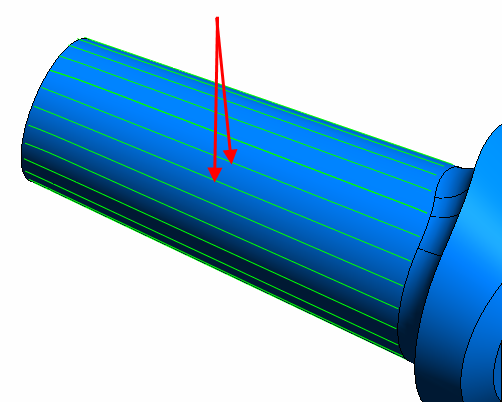

Угловой шаг — Введите угол между соседними проходами.

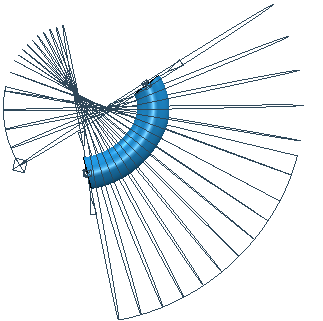

Просмотр — Нажмите, чтобы создать быстрое предварительное отображение траектории проецирования.
Показать — Выберите, чтобы отобразить шаблон просмотра.
