Размыкание замкнутой кривой в заданной точке

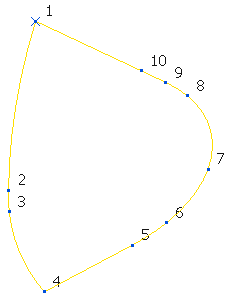

Этот пример показывает, как разомкнуть замкнутую кривую в заданном положении. Начнём с этой кривой:

1. Выберите вкладку «Инструменты кривых» > панель «Показать» > «Номера точек». Это пронумерует все точки на кривой.



2. Выберите вкладку «Инструменты кривых» > панель «Сегменты» > «Открыть/Закрыть».



   PowerMill размыкает кривую, удаляя сегмент между первой и последней точками. В данном случае между точками 1 и 10.

3. Выберите вкладку «Инструменты кривых» > панель «История» > «Отмена», чтобы показать замкнутую кривую из шага 1.
4. Выберите точку 10.

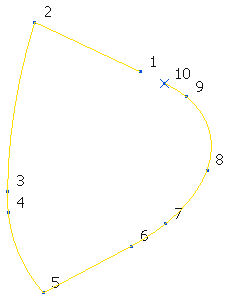

5. Выберите вкладку «Инструменты кривых» > панель «Точки» > «Перенумеровать».



   Это делает выбранную точку точкой 1.

6. Выберите вкладку «Инструменты кривых» > панель «Сегменты» > «Открыть/Закрыть».



   Это всё еще размыкает кривую между точками 1 и 10, но из-за перенумеровывания разомкнутый сегмент находится в другом месте.
