Используйте страницу Фрезерование торцов, чтобы задать параметры торца. Для создания траектории фрезерования торцов необходимо задать заготовку и инструмент.
Фрезерование торцов работает с любым типом инструментов и использует плоскую часть фрезы.
Эта страница содержит следующее:
Z торца (z) — Введите высоту торца по Z. В идеале это высота заготовки.
— Щелкните мышью, а затем щелкните по кривой на соответствующей Z высоте в графическом окне, чтобы задать высоту торца.
Перекрытие XY (e) — Введите припуск на заготовке в направлении X и Y. Это удобно, когда реальная заготовка больше, чем заготовка, заданная в PowerMill, так как это гарантирует, что торцевая поверхность будет обработана полностью.

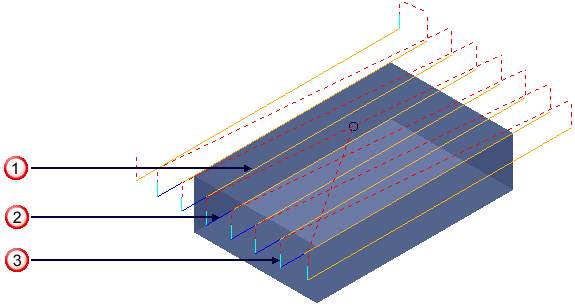

Подача входа (%) — Введите значение, контролирующее подачу для траектории при подходе к заготовке, пока инструмент полностью не врежется в материал. Это полезно для предотвращения выкрашивания вставных режущих пластин, вызванное ударом при входе в материал на высокой подаче. По умолчанию этот параметр задан как 100%, то есть врезание выполняется без понижения подачи.
- Рабочая подача
- Подача входа в материал
- Подача врезания
Допуск — Введите допуск, который определяет, как точно траектория следует контуру заготовки.
Стиль — выберите порядок сегментов:

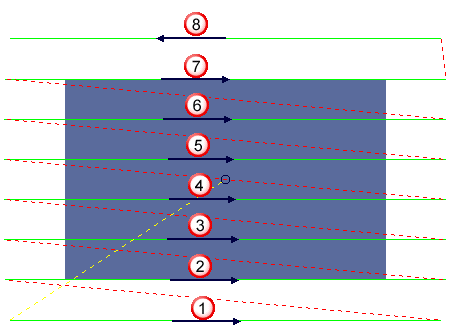

- В одну сторону — Все проходы, кроме последнего, выполняются в одну сторону. Последний проход выполняется в обратном направлении. Это помогает получить чистую поверхность. Если выполнять последний проход в том же направлении, что и другие проходы, могут остаться заусенцы, обусловленные тем, что материал выдавливается наружу.

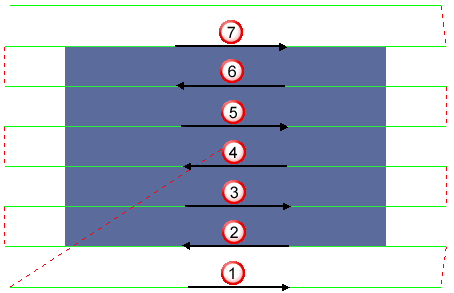

- В обе стороны — Проходы последовательно меняют направление.

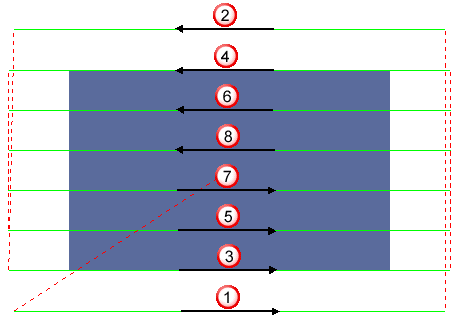

- Спираль — Обработка начинается снаружи заготовки и выполняется по направлению к середине.

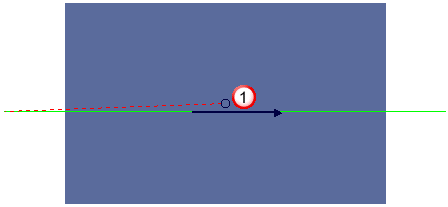

- Один проход — Создается один проход от центра заготовки. Это удобно для снятия торца с заготовки, которая меньше диаметра инструмента. Этот проход слегка смещен от геометрического центра, чтобы избежать лишнего износа инструмента.
Шаг — Введите расстояние между следующими друг за другом проходами.
Копировать из Ае инструмента — Нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
.
