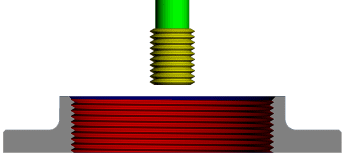

Резьбофрезерование - это цикл сверления, похожий на обратную спираль, но с улучшенными подводами и отводами для создания резьбы.
По умолчанию, с направлением резания Вверх, инструмент:
- Опускается чуть ниже глубины начала резьбы.
- Подвод выполняется по прямой линии в плоскости, перпендикулярной оси отверстия, после чего движется по спирали с шагом резьбы.
- Резьба нарезается винтовой спиралью, поднимаясь вверх на высоту шага при каждом обороте на 360
. - Отвод выполняется сначала по спирали, а затем линейно, - обратно движению подвода.
- Возвращается на безопасную Z.
С направление резания Вниз:
- Подвод начинается на заданной начальной высоте.
- Резьба нарезается винтовой спиралью, опускаясь вниз на высоту шага при каждом обороте на 360.
Прим.: Можно создавать траекторию резьбофрезерования в конических отверстиях.
Есть несколько страниц, связанных со стратегией Резьбофрезерование:
- Сверление — Это главная страница, на которой задается траектория резьбофрезерования.
- Подъем — параметры, определяющие, как далеко резьбофреза отводится между врезаниями.
- Уклон — параметры для создания конического отверстия с помощью инструмента, диаметр которого меньше диаметра отверстия.
- Резьбофрезерование — Параметры для создания резьбы.
- Порядок — параметры, определяющие порядок обработки.
- Автоматическая проверка — параметры автоматической проверки траектории при ее вычислении.
Подробности о диалоге Стратегия обработки смотрите в разделе Стратегии обработки.
Общие вкладки описаны на страницах, посвященных стандартным стратегиям создания траекторий.
