Как просмотреть динамическое сечение модели

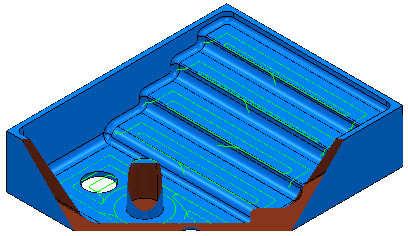

Используйте объект Динамическое сечение для быстрого рассечения текущего вида. Это может быть полезно при анализе части траектории.

Прим.: Это динамическое состояние, оно не может быть сохранено.

Выберите вкладку «Вид» > панель «Утилиты» > «Динамическое сечение», чтобы открыть диалоговое окно Динамическое сечение.

Эта диалог содержит следующее:

• Положение — Выберите, чтобы задать, какая из секущих плоскостей активна, а также положение этой секущей плоскости.

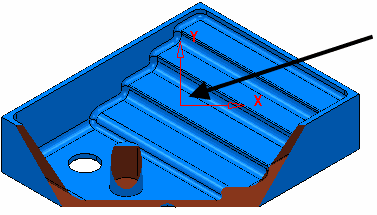

• Расстояние — Введите расстояние до секущей плоскости от активной ЛСК. Позволяет создать ЛСК по этой секущей плоскости.



  Расстояние передней плоскости сечения от начала координат. Нажатие на создаст ЛСК на передней плоскости сечения.



  Если нажать на кнопку , поля расстояния обновятся, чтобы отразить расстояние плоскости сечения до этой новой ЛСК.

  Расстояние задней секущей плоскости от начала координат. Нажатие на создаст ЛСК на задней секущей плоскости.

• Ось — Выберите ориентацию секущих плоскостей по осям активной ЛСК или в плоскости экрана.

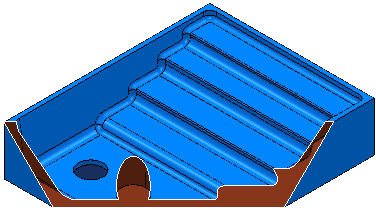

• Показать края — Когда выбрано, отрисовывает кромки сечения закрашенной модели белым цветом. Эта функция у различных графических карт может различаться.

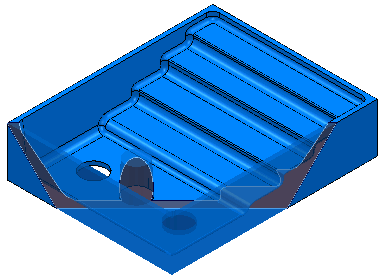

• Прозрачность — Когда выбрано, показывает сечения прозрачными. Эту опцию удобно использовать вместе с опцией Показать края.



Динамическое сечение также может управляться быстрыми клавишами, Они определены ниже:

 — перемещает переднюю секущую плоскость вперед

 — перемещает переднюю секущую плоскость назад

CTRL+ — перемещает заднюю секущую плоскость вперед

CTRL+ — перемещает заднюю секущую плоскость назад

Home — перемещает переднюю секущую плоскость в крайнее положительное положение оси

CTRL+Home — перемещает заднюю секущую плоскость в крайнее отрицательное положение оси

End — перемещает заднюю секущую плоскость в крайнее отрицательное положение оси (это может быть невозможно, если плоскости заблокированы)

CTRL+End — перемещает заднюю секущую плоскость в крайнее отрицательное положение оси (это может быть невозможно, если плоскости заблокированы)

Для работы горячих клавиш необходимо, чтобы фокус ввода находился в графическом окне (для этого можно щелкнуть курсором в графическом окне).

Подробности смотрите в разделе Пример использования динамического сечения.
