Используйте страницу Чистовая Отвесные+Пологие, чтобы создать траекторию С постоянной Z на отвесных участках модели и 3D смещение или Растр - на пологих.
Она отличается от стратегии Оптимизированная чистовая с постоянной Z, так как вы можете задавать, когда изменить обработку 3D смещением на обработку с постоянной Z, используя поле Пороговый угол, и вы можете задать Перекрытие там, где создаются и отвесная, и пологая траектории. Также оптимизированная чистовая обработка с постоянной Z использует только сегменты целиком, в то время как чистовая обработка Отвесные + Пологие разбивает сегменты по пологой границе. Это означает, что траектории чистовой обработки Отвесные + Пологие могут иметь большее количество подъемов по сравнению с оптимизированной чистовой обработкой с постоянной Z.
Пороговый угол — Введите угол наклона поверхности, измеряемый от горизонтали, который определяет разницу между обработкой с постоянной Z (отвесные) и обработкой пологих участков.
— Показывает траекторию 3D смещение на пологих участках.
— Показывает траекторию С постоянной Z на отвесных участках.

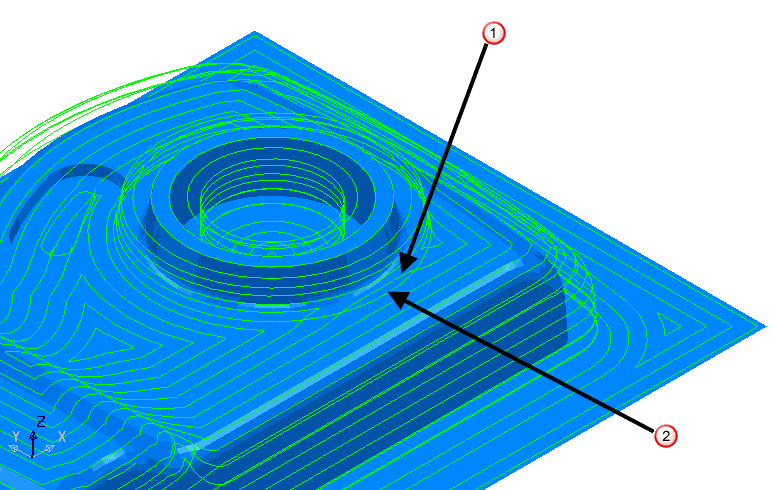

Перекрытие — Введите размер области перекрытия, где выполняется обработка с постоянной Z (отвесные) и обработка пологих участков. Это сводит к минимуму наличие следов на модели, вызванных резким переключением с обработки с постоянной Z на обработку пологих участков.
— Показывает траекторию 3D смещение, накладывающуюся на отвесные участки.
— Показывает траекторию С постоянной Z.
Отвесная — Опции для части траектории с постоянной Z.
Пологая — Опции для части траектории, обрабатываемой растром/смещением.
Спираль — Выберите эту опцию, чтобы создать спиральную траекторию между двумя соседними замкнутыми контурами. Это сводит к минимуму число подъемов инструмента и деформацию инструмента, и максимально увеличивает время резания, при этом сохраняя более постоянные условия резания.
Выбор опции Спираль изменяет это:
на это:
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Шаг по Z — Введите расстояние между следующими друг за другом проходами. Шаг по Z - это шаг для отвесных участков траектории.
Шаг — Введите расстояние между следующими друг за другом проходами. Шаг - для пологих участков траектории.
— Показывает шаг траектории 3D смещение на пологих участках.
— Показывает шаг по Z траектории С постоянной Z на отвесных участках.
Копировать из Ае инструмента — Нажмите, чтобы загрузить радиальный шаг обработки из режимов резания активного инструмента. Радиальный шаг обработки измеряется перпендикулярно оси инструмента.
Изменён — Когда отображено, показывает значение, введенное вами (или другим пользователем). Нажмите , чтобы изменить это значение на автоматически вычисляемое значение.
изменится на .
Высота гребешка — Введите максимальную высоту гребешка и используйте это значение для определения шага. PowerMill вычисляет шаг обработки таким образом, чтобы высота гребешка не превышала допуск обработки. Шаг рассчитывается для текущего инструмента при обработке стенки, наклоненной под углом 45
. Это наихудшее условие, дающее максимальную высоту гребешка.
Шаг по Z
Шаг
Высота гребешка
Подробности смотрите в разделе Связь между шагом и высотой гребешка.
Вычислить по гребешку — Выберите эту опцию, чтобы определить шаг по Z исходя из Высоты гребешка, с максимальным шагом по Z, определенным значением Максимальный шаг Z. Когда эта опция не выбрана, шаг по Z между следующими друг за другом Z высотами имеет постоянное значение, равное значению Минимальный шаг по Z.
Тип — выберите, какую траекторию PowerMill создает для пологих областей: Растр или Смещение.

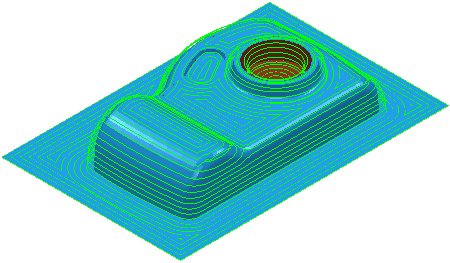

Тип — Смещение

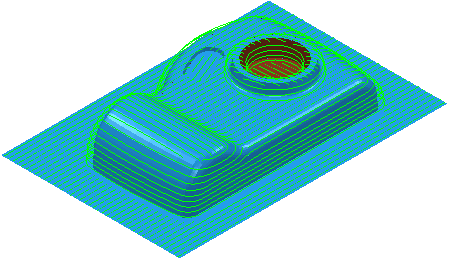

Тип — Растр
Сглаживание —выберите этот параметр, чтобы сглаживать смещения сегментов траектории над моделью.
Выбор опции Сглаживание изменяет это:
на это:
По центру — Выберите, чтобы включить проход по центральной линии угловых соединений траектории. Это удаляет маленькие гребешки, создаваемые на соединениях.
Параметр «По центру» выключен:
Параметр «По центру» включен:
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
