Используйте страницу Чистовая 3D смещением, чтобы создать серии смещений, начинающихся на наружной границе и смещающихся по направлению к центру.

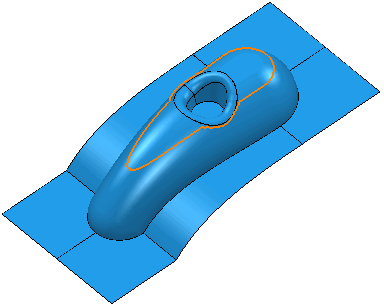

Шаблон — Задает форму смещений. Если шаблон не задан, то смещается заготовка.

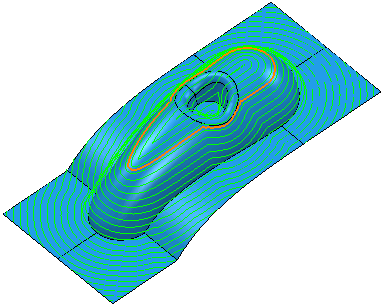

Генерируется следующая траектория:
Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
Выбранный шаблон — Выберите шаблон из списка. Если имя не отображается или выбрано
, значит, нет выбранного шаблона. В этом списке отображаются имена всех доступных в проекте шаблонов.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Нажатие на открывает вкладку Укажите объект. Выберите шаблон в графическом окне, чтобы закрыть вкладку Укажите шаблон и показать шаблон в поле Выбранный шаблон.
Набрать кривые — Нажмите, чтобы скопировать выбранные кривые в шаблон. Это дает мощное и быстрое средство извлечения геометрии кривой из модели поверхности и копирования ее в активный шаблон или границу. Подробности смотрите в разделе Пример набора кривых.
Направление смещения — Задайте направление для вычисления смещения траектории.
Спираль — Выберите, чтобы создать спиральную траекторию 3D смещения, сконвертировав несколько замкнутых контуров в одну спираль.
Спираль включена:
Спираль выключена:
Это сводит к минимуму число подъемов инструмента и деформацию инструмента, и максимально увеличивает время резания, при этом сохраняя более постоянные условия резания.
Сглаживание — Выберите, чтобы сглаживать смещения сегментов траектории над моделью.
Сглаживание включено:
Сглаживание выключено:
По центру — Выберите, чтобы включить проход по центральной линии угловых соединений траектории. Это удаляет маленькие гребешки, создаваемые на соединениях.
Параметр «По центру» выключен:
Параметр «По центру» включен:
Задать число проходов — Введите максимальное количество смещений, используемых для траектории.

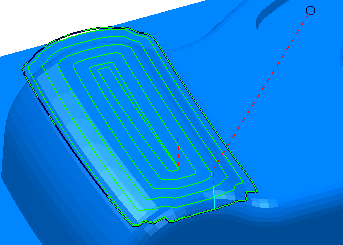

Если Задать число проходов не выбрано:

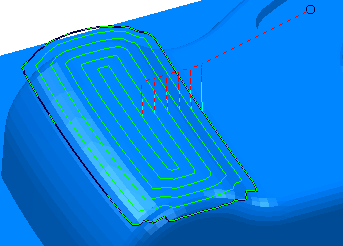

Если Задать число проходов выбрано, а количество смещений равно 5, получим:
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Шаг — введите расстояние между следующими друг за другом проходами.
Если вы вводите значение Шаг, изменится на
.
Шаг по Z
Шаг
Высота гребешка
Подробности смотрите в разделе Связь между шагом и высотой гребешка.
