Пример размещения точек

В этом примере рассмотрено использование интерполяции оси и переразмещения точек внутри выбранного участка. Перемещение станка в начале каждого сегмента траектории сглаживается за счет того, что изменение оси инструмента становится постепенным.

В этом примере использовалась модель impeller.dgk из папки Examples и подразумевается, что вы выполнили Пример редактирования оси инструмента.

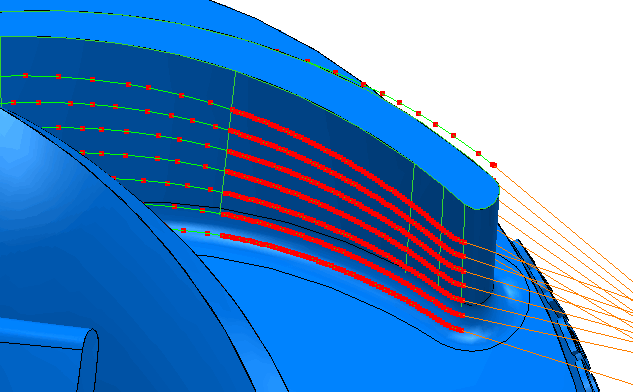

1. Посмотрите на скругление траектории обработки лопатки и выберите вкладку «Траектория» > панель «Показать» > «Показать» > «Точки».



2. Выберите вкладку «Правка траектории» > панель «Правка» > Правка внутри области, чтобы открыть диалоговое окно Изменить траекторию внутри области.
3. На вкладке Выбор участка выберите Полигон в списке Участок задается и выберите Изнутри в списке Сторона.

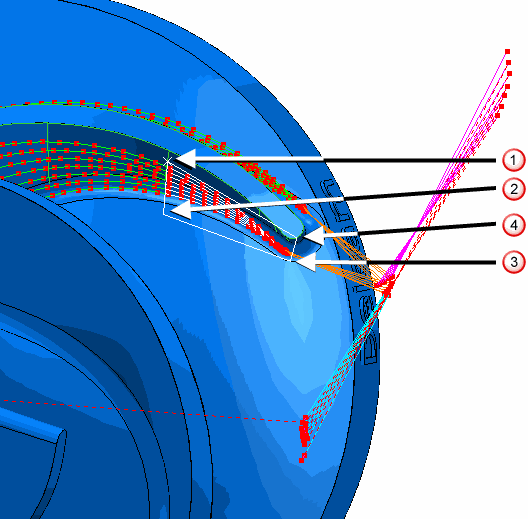

4. Создайте ограничивающий полигон через точки , , и :



5. Нажмите Сохранить выбор. Выбранные участки траектории становятся белыми.

   Если вы хотите добавить дополнительные участки траектории, сначала выберите их, а затем нажмите на кнопку Сохранить выбор, чтобы добавить их к текущим выбранным объектам. В данном случае необходимый участок уже выбран.

6. Выберите вкладку Задать изменения и в списке Тип редактирования выберите Интерполяция оси.
7. Нажмите кнопку Размещение точек. В появившемся диалоге Размещение точек:
   1. В списке Тип выберите Переразместить.
   2. В поле Коэффициент допуска введите 0.5.
   3. Выберите опцию Расстояние между точками.
   4. В поле Максимальное расстояние введите 0.5.
   5. В поле Коэффициент сетки введите 0.1.
   6. Выберите опцию Ограничить длину элемента.
   7. В поле Максимальная длина элемента введите 1.0.
   8. Нажмите Принять, чтобы закрыть диалог Размещение точек.

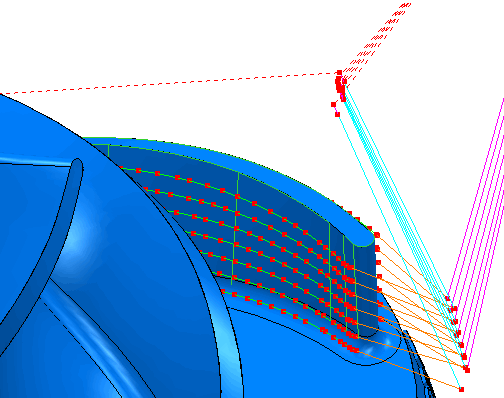

8. В диалоге Изменить траекторию внутри области нажмите Применить, чтобы создать дополнительные точки.
