Пример редактирования оси инструмента

В этом примере рассматриваются различные параметры редактирования оси инструмента, используя модель Impeller.dgk из папки Examples.

Перед тем, как изменить траекторию, ее надо создать. В этом примере используется траектория обработки поверхности, которая затем ограничивается так, чтобы почти вертикальная крайняя кромка лопатки осталась необработанной.

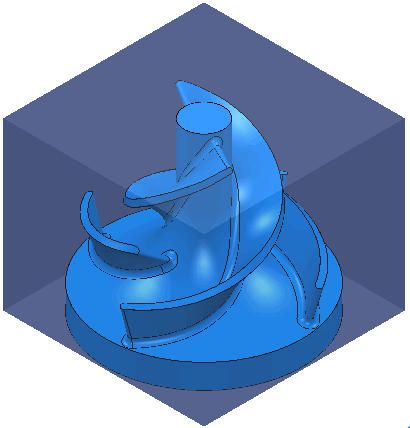

  1. Вычислите Заготовку и создайте 10 мм сферическую фрезу.
  2. Выберите короткую лопатку .

  3. Выберите вкладку «Главная» > панель «Создать траектории» > «Траектории», чтобы открыть диалоговое окно Стратегия обработки.
  4. В категории Чистовая выберите Обработка поверхности.
  5. На странице «Обработка поверхности» > «Шаблон» выберите Начальный угол — Max.U Max.V.
  6. На странице Инструмент:
    1. Выберите Ось инструмента - Атаки/Наклона.
    2. Введите Наклон - -70.

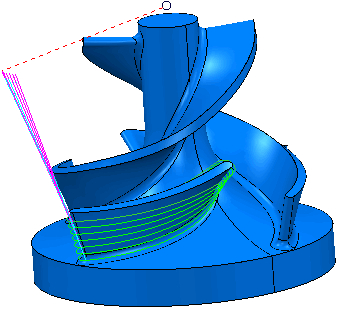

  7. Нажмите Вычислить.

  8. Нажмите Закрыть.
  9. Чтобы ограничить траекторию перемещения инструмента и запретить обработку выходной кромки, в контекстном меню траектории перемещения инструмента выберите «Правка» > «Ограничить».
  10. В диалоге Ограничение траектории:
    1. Выберите Ограничивает - Полигон.
    2. Выберите Удалить исходную.
    3. Выберите Сохранить - Снаружи.

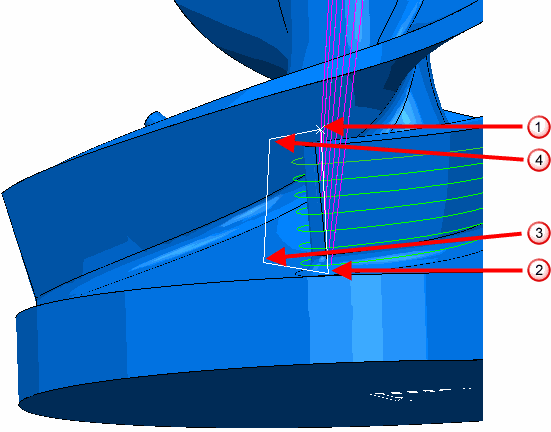

    4. Создайте ограничивающий полигон через точки , , и :

    1. Нажмите Применить, а затем Отмена, чтобы ограничить траекторию и закрыть диалог Ограничение траектории.

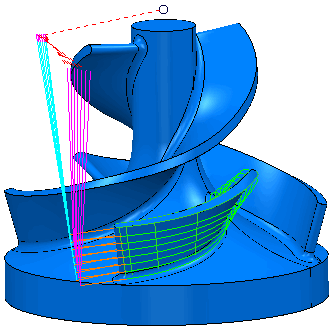

  11. Выберите вкладку «Главная» > панель «Установ» > «Переходы траектории», чтобы открыть диалоговое окно Переходы траектории.
    1. Выберите вкладку Подводы.
    2. Выберите 1й вариант - Касательный.
    3. Введите Длину - 30.
    4. Нажмите , чтобы скопировать Касательный на вкладку Отводы.
    5. Нажмите Применить, а затем Принять.

В следующих примерах рассмотрены различные методы редактирования траектории:
