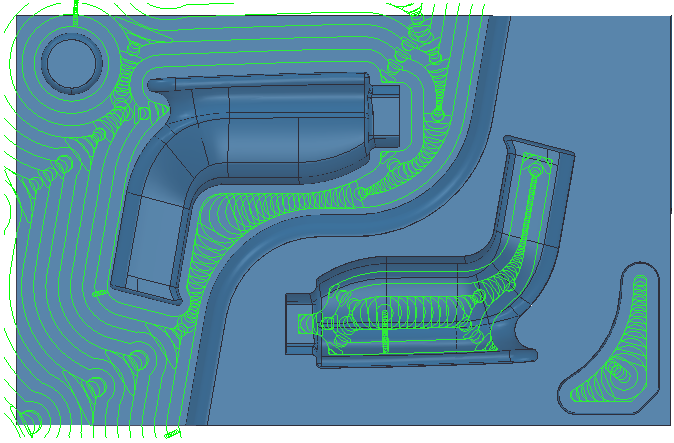

Обработка Vortex - это стратегия выборки, которая быстро удаляет материал с 3D детали, контролируя нагрузку на инструмент. Vortex больше всего подходит для цельного твердосплавного инструмента и часто используется в комбинации со ступенчатым резанием.
Это траектория стиля смещения, она имеет следующие основные элементы:
- Угол контакта (Vortex) никогда не превышает угол контакта, полученный при прямолинейном резании (с заданным шагом), на более чем 15%. Это исключает избыточную нагрузку на инструмент и все резы полным диаметром. Это позволяет увеличивать скорости подачи. Для других траекторий выборки значения резания основываются на параметрах обработки паза, полученных от производителя инструмента, чтобы гарантировать, что инструмент может поддерживать полное резание. Когда инструмент подходит к максимальному углу контакта, для оптимальной обработки траектория изменяется на трохоидальную, чтобы избежать перегрузки инструмента.
- При использовании в сочетании с MachineDNA, станок практически всегда работает с заданной скоростью подачи. При использовании других траекторий выборки станок автоматически замедляется при приближении к углу, а угол контакта увеличивается. Vortex модифицирует траекторию таким образом, что угол контакта инструмента никогда не превышается, а станок достигает указанной скорости подачи. Единственный случай, когда станок не работает с заданной скоростью подачи, это когда геометрия модели (паз или внутренний угол) меньше значения наименьшего радиуса, который станок может выполнять на полной скорости.
- При использовании Vortex обработка выполняется боковой частью инструмента, поэтому она разработана для цельного твердосплавного инструмента, но возможно использование других инструментов.
- Так как PowerMill контролирует угол контакта инструмента, вы можете увеличивать глубину резания, что сокращает время обработки.
- Обработка Vortex часто используется в комбинации со Ступенчатым резанием для уменьшения уступов, увеличивая при этом скорость удаления материала.
- Траектории Vortex автоматически проверяются на безопасность. Если траектория небезопасна, PowerMill выводит предупреждение; если безопасна, то она помечается значком (
).
Чтобы получить максимальные преимущества от обработки Vortex:
- Настраивайте параметры Vortex для каждого станка. Дополнительные сведения см. в разделе MachineDNA.
- Используйте Ступенчатое резание для уменьшения уступов, вызываемых увеличением глубины резания.
- На странице Размещение точек выберите Тип - По допуску, сохраняя дуги. MachineDNA управляет расстоянием между точками, поэтому станок может поддерживать запрограммированную скорость подачи.
При использовании оптимальных параметров Vortex значительно сокращает время обработки.
