Вектор ориентации направляет инструмент, устанавливая вектор в определенном направлении. Путь контакта инструмента остается неизменным, но положение контакта на инструменте изменяется в зависимости от изменения ориентации инструмента.
Вектор ориентации полезен:
- При обработке с асимметричным шпинделем.
- При использовании вращения С-оси станка для обработки детали, которая в противном случае не вписалась бы в ограничения этого станка.
- При управлении ориентацией руки робота.
Вектор ориентации — Выберите, как управлять ориентацией инструмента.
Эти параметры легче всего увидеть, если отобразить векторы ориентации (вкладка «Траектория» > панель «Показать» > «Показать» > «Нормали ориентации») и затем смоделировать траекторию (Симуляция с начала в меню отдельной траектории).
показывает ориентацию инструмента.Свободный — Когда выбрано, вектор ориентации не контролируется.
Фиксированное направление — Когда выбрано, вектор ориентации всегда направлен в одном направлении.
Направление движения — Когда выбрано, ориентация вектора определяется направлением движения.
Угол — Введите угол ориентации вектора. Он используется для правильной ориентации шпинделя.
Эти параметры легче всего увидеть, если отобразить векторы ориентации (вкладка «Траектория» > панель «Показать» > «Показать» > «Нормали ориентации») и затем смоделировать траекторию (Симуляция с начала в меню отдельной траектории).

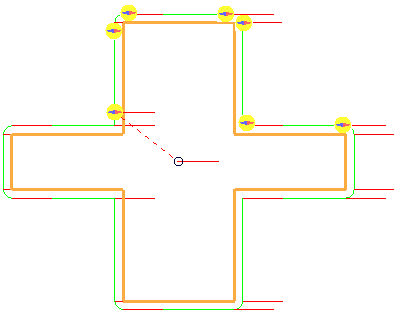

показывает ориентацию инструмента.Угол смещения — 0

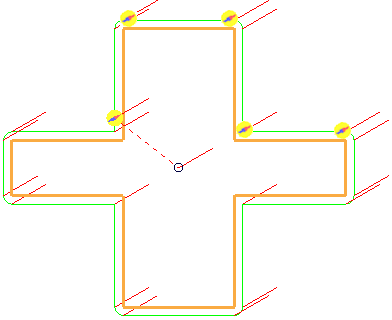

Угол смещения — 30
Направление — Задает вектор линии. Вектор ориентации всегда перпендикулярен оси инструмента. При наличии невертикальной оси инструмента единственным способом точно задать направление является задание углов Азимута и Элевации. Эта опция доступна, только если для Вектора ориентации выбрано Фиксированное направление.
Азимут — Введите угол наклона линии в плоскости XY. Задается угол поворота плоскости вокруг оси Z. Угол отсчитывается против часовой стрелки с 0
на оси X.
Элевация — Введите угол наклона линии к вертикали (к оси Z).
Компоненты — Введите значения в эти поля, чтобы изменить направление оси станка путем задания вектора с помощью координат i, j и k.
— Нажмите, чтобы открыть диалог Направление, предоставляющий дополнительные опции для редактирования векторов ориентации.
Сгладить вектор ориентации — Когда эта опция выбрана, избегаются резкие изменения ориентации инструмента. Эта опция доступна, только если для Вектора ориентации выбрано Направление движения.
Максимальная угловая коррекция — Введите максимальный угол, на который сглаженный вектор ориентации может отклоняться от исходного.
Расстояние сглаживания — Сглаживает ориентацию инструмента на заданном расстоянии. При резких переменах направления в исходной траектории (таких как прямоугольный угол детали), вы получаете быстрые изменения ориентации оси инструмента, которые оставляют следы от выдержки. Чтобы это предотвратить, Расстояние сглаживания плавно изменяет ориентацию и дает улучшенное качество поверхности. Эта опция доступна, только если для Вектора ориентации выбрано Направление движения.
Эти параметры легче всего увидеть, если отобразить векторы ориентации (вкладка «Траектория» > панель «Показать» > «Показать» > «Нормали ориентации») и затем смоделировать траекторию (Симуляция с начала в меню отдельной траектории).

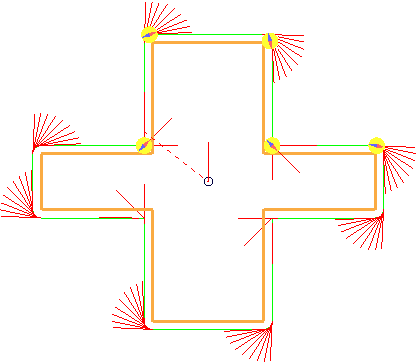

показывает ориентацию инструмента.Сгладить вектор ориентации — Не выбрано:

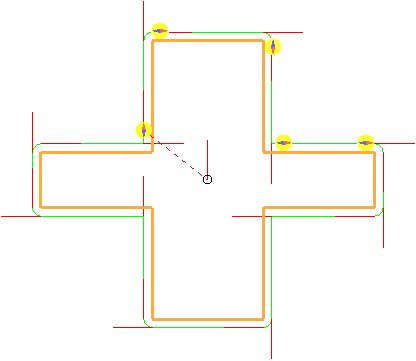

Сгладить вектор ориентации— Выбрано
Расстояние сглаживания — 5:
