Вкладка Сглаживание диалога Ось инструмента сглаживает любые резкие изменения скорости или направления движения оси инструмента. Это позволяет сократить динамические нагрузки на привод станка и сделать движение поворотных осей более плавным.
Эта вкладка доступна, только если вы выбрали параметр Сглаживание оси инструмента на вкладке Определение. Оно содержит следующее:
Элевация/Азимут — выберите, как будет сглаживаться угол элевации/азимута оси инструмента. Элевация в
90
выравнивает инструмент с осью Z, а элевация в 0 означает, что инструмент находится в плоскости XY. Азимут - это угол между
осью X и проекцией инструмента на плоскость XY.
- Нет — Выберите эту опцию, чтобы не выполнять сглаживание. Ориентация оси инструмента при необходимости перемещается.
- Сглажен — Выберите эту опцию, чтобы включить возможность сглаженного изменения угла оси инструмента над Длиной сглаживания. Изменение угла будет не больше Максимальной угловой коррекции, если угол несглаженной траектории не варьируется на значение больше, чем Максимальная угловая коррекция, и меньше, чем Длина сглаживания. В таких областях угол может меняться на значение, которое больше, чем Максимальная угловая коррекция, для получения сглаженного результата.
- Пошагово на поверхности — Выберите эту опцию, чтобы включить возможность изменения угла оси инструмента вплоть до Максимальной угловой коррекции для формирования шагов постоянной величины. Во избежание резких перемещений оси инструмента выполняется плавный переход, начиная с точек, расположенных на расстоянии Длины сглаживания от возможных концов смежных шагов. Инструмент всегда остается в контакте с поверхностью.
- Пошагово с переходами — Похоже на Пошагово на поверхности. Выберите эту опцию, чтобы включить возможность изменения угла оси инструмента вплоть до Максимальной угловой коррекции для формирования шагов постоянной величины. В этом случае сегменты траектории подразделяются в конце каждого шага, и движение связи вставляется так, что ось инструмента меняется, когда инструмент не находится в контакте с моделью. Это означает, что угол оси инструмента каждого сегмента траектории постоянен.

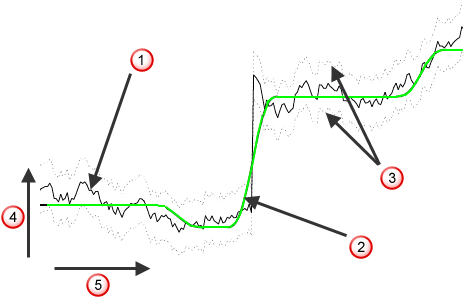

Исходная траектория, без сглаживания
Сглаженная траектория
Пределы максимальной угловой коррекции
Азимут или элевация
Протяженность траектории
Максимальная угловая коррекция — Введите максимальный угол, на который сглаженная ось может отклоняться от исходного в направлении элевации. Максимальная угловая коррекция превышается только в случае, если несглаженная траектория перемещается больше, чем на это значение, за менее, чем Длина сглаживания. В таких областях угол может изменяться более чем на Максимальный угол коррекции для достижения сглаженного результата.
Максимальная угловая коррекция — Введите максимальный угол, на который сглаженная ось может отклоняться от исходного в направлении азимута. Максимальная угловая коррекция превышается только в случае, если несглаженная траектория перемещается больше, чем на это значение, за менее, чем Длина сглаживания. В таких областях угол может изменяться более чем на Максимальный угол коррекции для достижения сглаженного результата.
Длина сглаживания — Введите расстояние, над которым сглаживать движение оси инструмента. При использовании Пошагово на поверхности, или при резких переменах направления в исходной траектории (таких как прямоугольный угол), вы получаете быстрые изменения ориентации оси инструмента, которые оставляют следы от выдержки. Чтобы это предотвратить, Длина сглаживания сглаживает изменение ориентации и дает улучшенное качество поверхности.

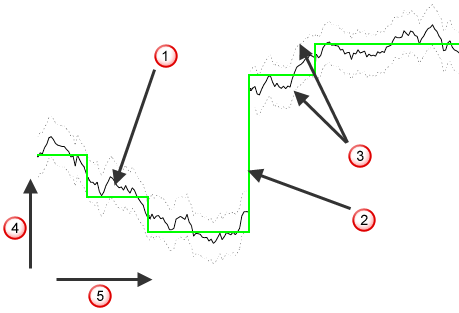

Исходная траектория, без сглаживания
Сглаженная траектория
Пределы максимальной угловой коррекции
Азимут или элевация
Протяженность траектории
Конфигурация поворотной оси — это доступное только для чтения поле отображает систему координат, которую PowerMill использует для определения элевации и азимута при сглаживании оси инструмента, если Сглаживание оси инструмента выбрано на странице Ось инструмента диалогового окна стратегии или в диалоговом окне Ось инструмента на вкладке Определение. Чтобы задать, какую рабочую плоскость использует PowerMill, выберите параметр конфигурации поворотной оси на странице Станок диалогового окна стратегии.
