При создании траектории PowerMill ведет обработку детали внутри выбранного сегмента границы. Если сегменты не выбраны, PowerMill использует всю границу. Это сделано для того, чтобы минимизировать время на редактирование границ с целью получения требуемой. Однако нужно быть внимательными, так как PowerMill не записывает, какая часть границы была выбрана во время создания траектории, поэтому становится сложнее воссоздать траекторию.

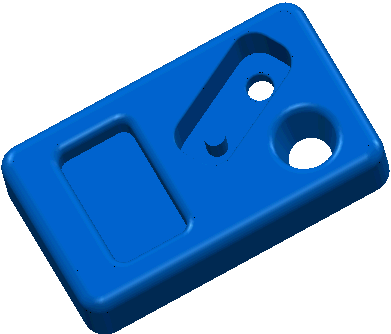

В этом примере будет использоваться модель Pockets.tri из папки Examples.
- Создайте Заготовку.
- Создайте Инструмент.
- Создайте пологую границу.

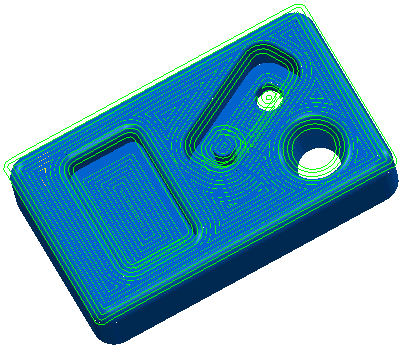

- Создайте траекторию обработки 3D смещением на пологих участках модели:

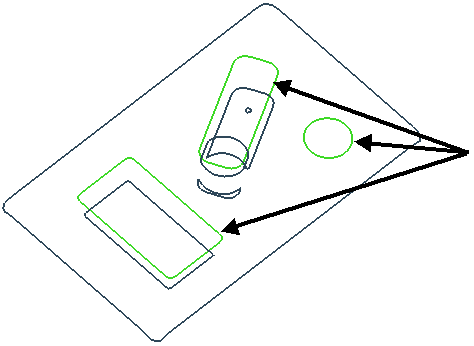

- Выберите три сегмента границы на вершине каждого кармана:

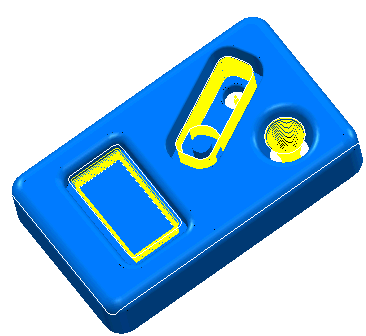

- Создайте траекторию обработки С постоянной Z.
Прим.: Можно увидеть, что траектория обработки с постоянной Z была создана внутри выбранных сегментов границы.
