Как создать отверстия по точкам врезания траектории

Можно создать отверстия по точкам врезания траектории. В этом примере используется модель powerdrill.dgk из папки Examples.

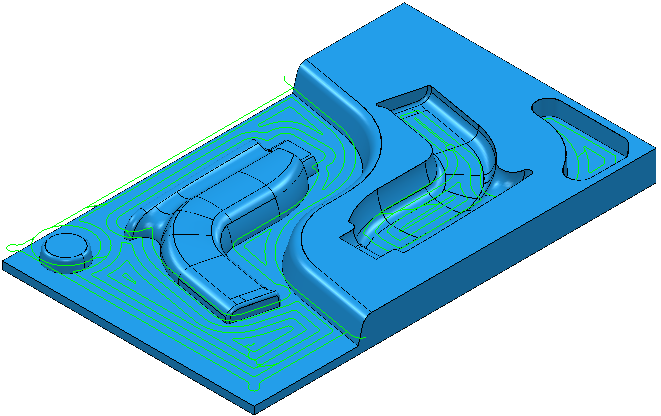

1. Создайте траекторию выборки смещением.
2. Выберите вкладку «Набор отверстий» > панель «Отверстия» > «Создать», чтобы открыть диалоговое окно Создать отверстия.
   1. Выберите Создать по - Врезаниям.
   2. Введите Верхний диаметр 20.
   3. Нажатие на кнопку Применить создаст отверстия в местах врезания активной траектории.



   В Проводнике можно увидеть только что созданные отверстия.
