Используйте стратегию Чистовая обрезка диском по профилю, чтобы создавать траектории обработки по профилю дисковой фрезой. Край инструмента, а не режущая кромка, движется вдоль поверхности. Эта стратегия не будет резать под острыми углами, но будет отводить, переориентировать и затем снова выполнять врезание перед тем, как продолжить обработку.
Ведущая кривая — Выберите, чтобы встроенный шаблон задавал профиль обработки. Это позволяет обрабатывать по профилю определенную часть модели, а не всю её целиком. Если не выбран встроенный шаблон, то выбранная поверхность задает профиль обработки.
Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
Выбранный шаблон — Выберите шаблон из списка. Если имя не отображается или выбрано
, значит, нет выбранного шаблона. В этом списке отображаются имена всех доступных в проекте шаблонов.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Нажатие на открывает вкладку Укажите объект. Выберите шаблон в графическом окне, чтобы закрыть вкладку Укажите шаблон и показать шаблон в поле Выбранный шаблон.
Набрать кривые — Нажмите, чтобы скопировать выбранные кривые в шаблон. Это дает мощное и быстрое средство извлечения геометрии кривой из модели поверхности и копирования ее в активный шаблон или границу. Подробности смотрите в разделе Пример набора кривых.
Ось инструмента
Ориентация — Выберите ориентацию хвостовика инструмента.
Внутри:
Снаружи:

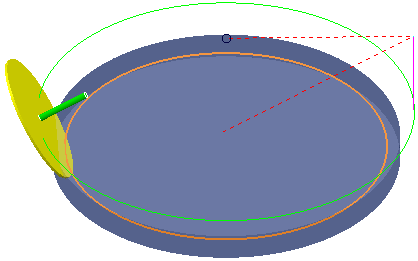

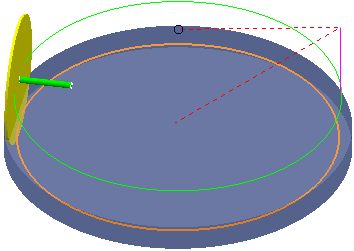

Элевация — Введите угол наклона оси дисковой фрезы к горизонту.
Угол элевации 30
По профилю
Общая глубина резания — Введите конечную глубину реза.

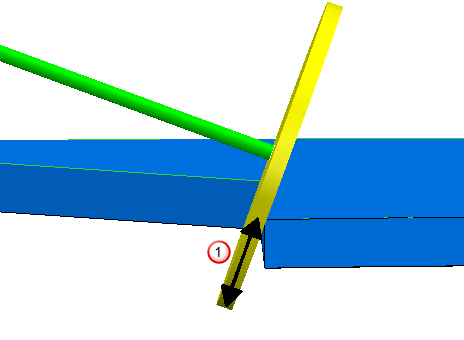

Глубина резания (
) измеряется в плоскости диска. Это означает, что глубина резания не обязательно должна лежать вдоль оси Z.
Минимальный радиус кривизны — Введите минимальный обрабатываемый радиус кривизны. Если кривизна обрабатываемого контура становится меньше заданной, инструмент отводится, переориентируется и вновь врезается в деталь перед тем, как продолжить обработку, таким образом удаляя часть траектории.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
