Разбить траекторию по углу

Эта вкладка содержит следующее:

Угол — Это предельный угол наклона траектории к плоскости XY.

Удалить сегменты меньше чем — Удаляет сегменты, которые меньше по длине, чем введенное здесь число. Чем выше это значение, тем меньше фрагментация. Это значение обычно должно быть сопоставимо со значением допуска обработки.

Сохранить — Этот выпадающий список содержит три опции:

• Отвесные
• Пологие
• Оба:

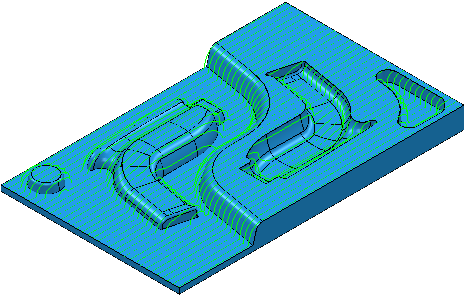

  В этом примере показан эффект разбиения траектории по углу.



  На вкладке Угол диалога Разбить траекторию:

  1. Задайте параметр «Угол», равный 30.
  2. Выберите «Сохранить» — «Обе».
  3. Нажмите Применить. Две вновь созданные траектории имеют одинаковое с исходной траекторией имя, к которому добавляется окончание _1 и _2.

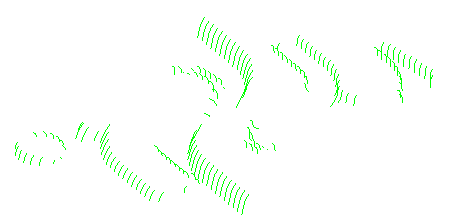

  • _1 содержит отвесную часть:

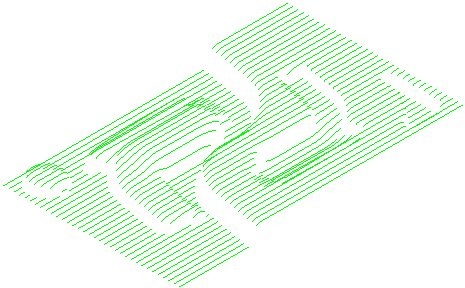

  • _2 содержит пологую часть:
