Используйте опции на вкладке Перемещения и зазоры диалога Переходы траектории, чтобы задать параметры перемещения и зазоров инструмента для переходов на ускоренной подаче.
Эта вкладка содержит следующие параметры:
Другие опции
Движения подхода и отхода
Используйте эти опции, чтобы задавать перемещения начального отхода и финального подхода в пределах переходов на ускоренной подаче.
Вдоль — Выберите ориентацию переходов.
- Ось инструмента — Перемещения отхода и подхода имеют ту же ориентацию, что и ось инструмента.
- Нормаль контакта — Перемещения отхода и подхода перпендикулярны точке контакта (или перпендикулярны Подводам/Отводам). Это удобно для дискового инструмента, где движение вдоль оси инструмента может быть невозможным (например, чтобы вывести его из поднутрения).
Для использования этой опции нормали контакта должны храниться вместе с траекторией.
- Касательно — Движения подхода и отхода идут по касательной к траектории.
Движения подхода и отхода идут по касательной к траектории.
- Радиально — движения отхода и подхода перпендикулярны и оси инструмента, и направлению касательной траектории.
Для использования этой опции нормали контакта должны храниться вместе с траекторией.
Минимальное расстояние отхода — Введите минимальную длину движения начального отхода. Это движение при необходимости автоматически продлевается, чтобы избежать зарезов и столкновений.
Минимальное расстояние подхода — введите минимальную длину движения финального подхода. Это движение при необходимости автоматически продлевается, чтобы избежать зарезов и столкновений.
Продлять автоматически — Выберите, чтобы продлевать движения отхода и подхода вдоль заданного направления, чтобы достичь безопасной области. Это делает весь путь отхода к безопасной области и весь путь подхода от безопасной области однонаправленными.
- Максимальная длина — Введите максимальную длину автоматического продления. Используйте эту опцию, чтобы ограничить продление в случае, когда движение в заданном направлении достигнет безопасной области, но только после чрезмерного расстояния. Например, когда ось инструмента лежит близко к оси X, и безопасная область является плоскостью, перпендикулярной оси Z.

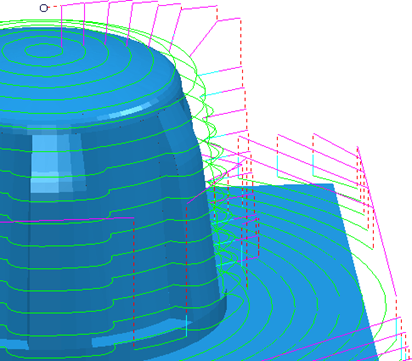

У этой траектории Расстояния подхода и отхода установлены в 0:

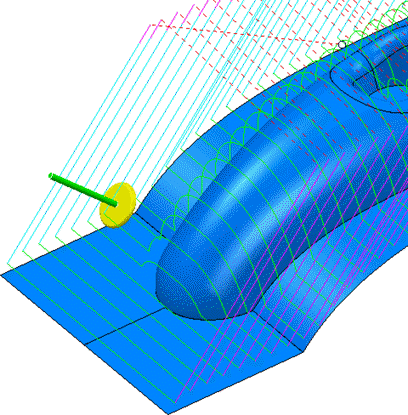

Для этой траектории выбрана опция Продлять автоматически:

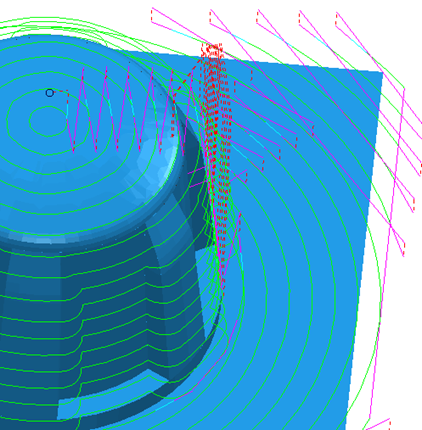

Для этой траектории не выбрана опция Продлять автоматически, и задано расстояние Отхода и Подхода - 10:

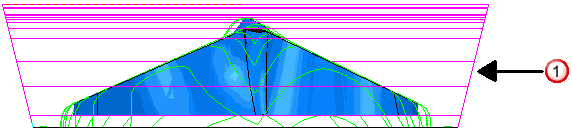

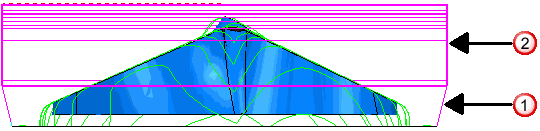

Отход вдоль оси инструмента.

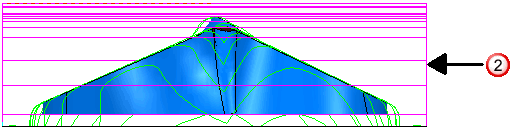

Отход по нормали к безопасной области.
Расстояние врезания в приращениях
Используйте эту опцию, чтобы задать длину и базу отсчета расстояния врезания, используемого в переходах в приращениях.
Расстояние — Введите расстояние над началом сегмента траектории, чтобы остановить ускоренное врезание и начать контролируемый подход к траектории.
Измерено от — Выберите, как измерять заданное расстояние.
- Предыдущая высота — Измеряет относительную высоту врезания, откладываемую от высоты предыдущего слоя обработки. Расстояние, равное 2, дает:
Эта опция доступна только для траекторий выборки.
- Точка траектории — Измеряет относительную высоту врезания, откладываемую от высоты текущего обрабатываемого слоя. Расстояние, равное 2, дает:
Планарные перемещения в приращениях
Используйте эту опцию, чтобы задавать положение и ориентацию плоскости, используемой для переходов в приращениях.
Использовать с неплоской безопасной областью — Выберите эту опцию, чтобы использовать планарную плоскость приращений. Эта опция доступна только для траекторий со сферическими или цилиндрическими безопасными областями.
Плоскость — Выберите опцию из списка, чтобы задать ориентацию плоскости приращений:
- Автоматически — Плоскость приращений перпендикулярна направлению Z траектории.
- Интерполяция — Плоскость приращений перпендикулярна вектору, лежащему на полпути между направлениями движения отхода и обратного направления подхода.
- Безопасная область — Плоскость приращений параллельна безопасной области. Эта опция доступна только для траекторий с плоской безопасной областью.
- Z локальной СК — Плоскость приращений перпендикулярна направлению Z существующей ЛСК, выбранной в поле Локальная СК.
Локальная СК — Выберите локальную систему координат, по которой будет ориентироваться плоскость приращений. Данная опция доступна только в том случае, если выбрана Плоскость - Z локальной СК.
Сгладить ускоренные

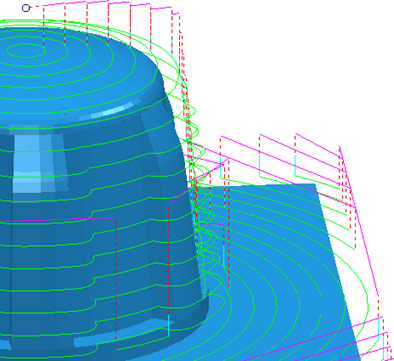

Когда эта опция не выбрана, ускоренные перемещения являются линейными и образуют прямые углы с движениями переходов:
Когда эта опция выбрана, ускоренные перемещения являются криволинейными и образуют дуги с движениями переходов. Радиус дуги контролируется полем Радиус дуги (ДФ):
Используйте эти опции, чтобы вставлять дуги в углы промежуточных ходов, когда инструмент ускоренно движется поперек детали. Это предотвращает неожиданные изменения направления и полезно для высокоскоростной обработки.
Радиус дуги (в диаметрах фрезы) — Введите радиус дуги, используемой для замены углов.
Зазоры
Используйте эти опции для задания зазоров, используемых при определении переходов в приращениях и при настройке движений подхода и отхода во избежание зарезов.
Осевой зазор — Введите зазор, необходимый вдоль оси инструмента.
Радиальный запас — Введите зазор, необходимый в направлении радиуса инструмента.
Другие опции
Проверка зарезов — выберите этот параметр, чтобы PowerMill проверял все подводы, отводы и переходы на наличие зарезов.
Применить ускоренные ходы — Нажмите, чтобы сохранить внесенные изменения и вычислить первый подход, последний отход и все переходы с ускоренными движениями относительно безопасной области и новых параметров ускоренных ходов.
Применить — Нажмите, чтобы применить значения к текущей активной траектории.
Принять — Нажмите, чтобы принять значения и закрыть диалог.
Отмена — Нажмите, чтобы закрыть диалог, не обновляя подводы, отводы и переходы.
