Используйте область Фиксированный угол на вкладке Определение диалогового окна Ось инструмента, чтобы зафиксировать угол азимута или элевации инструмента.
-
Фиксированный угол — Выберите, нужно ли зафиксировать угол Азимута или Элевации. Эффект от этого параметра виден, когда выбрана вкладка «Траектория» > панель «Показать» > «Показать» > «Оси инструмента».

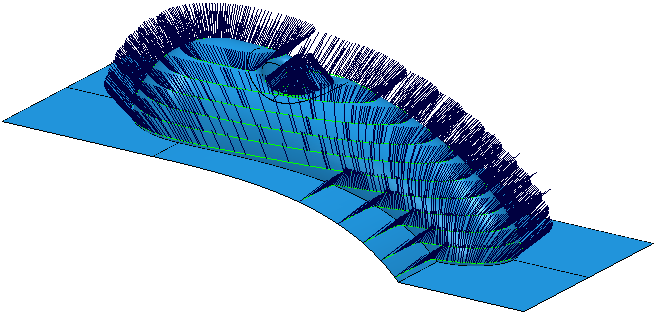

Ось инструмента — Вертикально и Фиксированный угол — Нет дают:

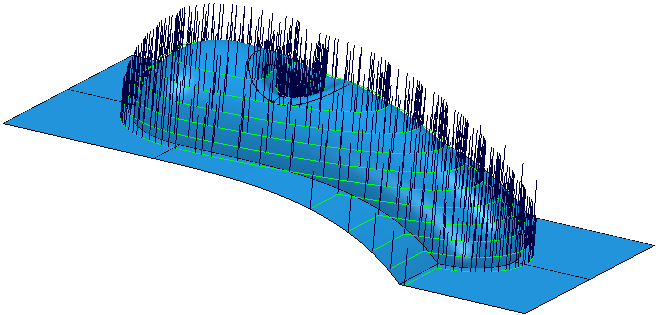

Ось инструмента — Вертикальная и Фиксированный угол — Элевация, равный 45
, дают:
-
Угол — Введите угол фиксированной оси инструмента.
Прим.: Автоматическое предотвращение столкновений и ограничения оси инструмента могут заменять заданный здесь угол.
-
Конфигурация поворотной оси — доступное только для чтения поле, показывающее систему координат, которую PowerMill использует для фиксирования угла оси инструмента, если выбран Фиксированный угол для Азимута или Элевации. Чтобы задать, какую рабочую плоскость использует PowerMill, выберите параметр конфигурации поворотной оси на странице Станок диалогового окна стратегии. Эффект от этого параметра виден, когда выбрана вкладка «Траектория» > панель «Показать» > «Показать» > «Оси инструмента».
- Выберите Ось инструмента - Вертикально.
- В списке Фиксированный угол выберите Элевация.

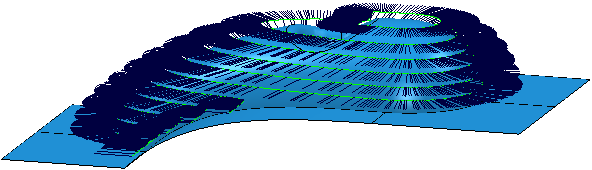

- В поле Фиксированный угол введите 0. Получаем:
- Выберите Ось инструмента - Вертикально.
- В списке Фиксированный угол выберите Элевация.
- В поле Фиксированный угол введите 0.

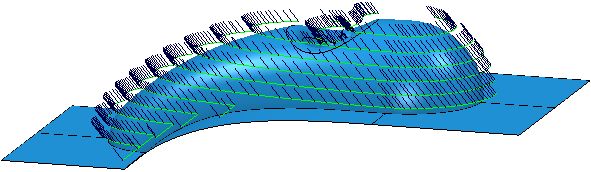

- На странице Станок в области Конфигурация поворотной оси выберите Заменить СК траектории. Затем выберите ЛСК, созданную поворотом на 30 вокруг оси Х. Результат:
Здесь часть траектории удаляется, так как в противном случае инструмент будет зарезать деталь.
Когда вы используете Ось инструмента - Вертикально, азимут не определяется. Однако, чтобы зафиксировать элевацию, азимут необходим. Здесь азимут задается как 90 от направления движения. Другие типы Оси инструмента имеют заданный азимут.
