Этот пример показывает, как создавать вылет инструмента. Это симулирует наличие патрона, когда патрон не задан. Это полезно при выполнении симуляции станка, так как на станок монтируется инструмент (и патрон) в точке присоединения инструмента.
- Выберите вкладку «Станок» > панель «Файл» > «Импорт», чтобы загрузить станок.
- Щелкните вкладку «Симуляция» и выберите траекторию или NC-файл, для которых нужно выполнить моделирование, на панели «Путь симуляции» > список «Объект».
- Выберите инструмент, который нужно смоделировать, на панели «Путь симуляции» > список «Инструмент».
Опция Инструмент позволяет выполнять симуляцию инструментом, отличным от того, который использовался для создания траектории. Например, кромка этого инструмента может быть точно такой же, как у инструмента, используемого для создания исходной траектории, но у него будут заданы хвостовик и патрон.

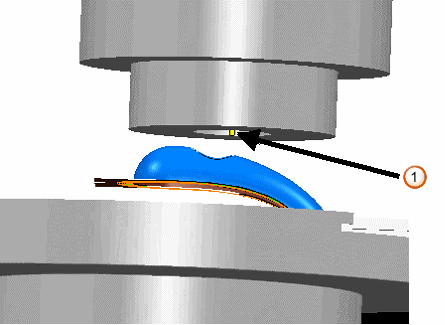

Если вы не задали патрон, отображается только инструмент:

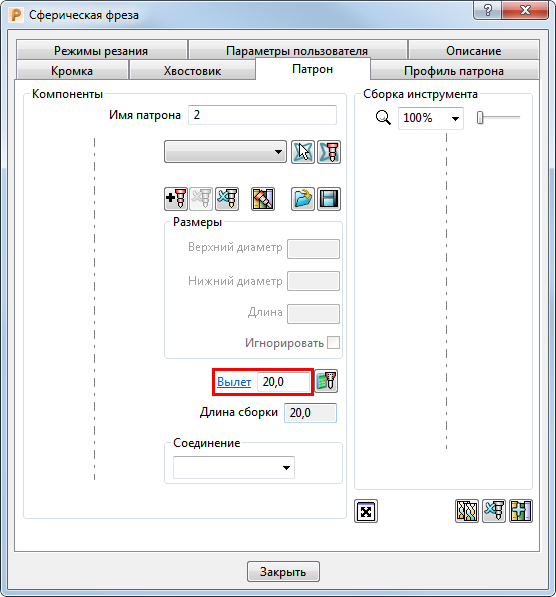

— Инструмент - Чтобы симулировать наличие патрона, надо изменить параметры инструмента. Для этого в контекстном меню инструмента выберите опцию Параметры и откройте вкладку Патрон.

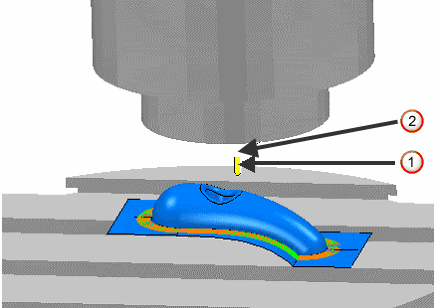

- Введите значение Вылет, равное длине патрона. Он задает длину инструмента, выступающего из поверхности инструмента станка. Затем нажмите на кнопку Закрыть. Он показывает инструмент и вылет.
— Инструмент
— Вылет
Прим.: В данном случае поле Вылет на вкладке Патрон диалога Инструмент используется как значение Вылета инструмента в симуляции станка.
