Эта вкладка содержит следующее:
Угол плоских – Ограничивающий угол, измеряемый от плоскости XY. Перемещение считается плоским, если угол наклона к плоскости XY меньше заданного здесь предела.
Удалить сегменты меньше чем — Удаляет сегменты, которые меньше по длине, чем введенное здесь число. Чем выше это значение, тем меньше фрагментация. Это значение обычно должно быть сопоставимо со значением допуска обработки.
Вычесть — Есть три области, которые могут быть отделены от всей траектории:
- Вверх — Вычитает перемещения, которые режут Вверх, оставив только перемещения, которые являются Плоскими или направлены Вниз.
- Вниз — Вычитает перемещения, которые режут Вниз, оставив только перемещения, которые являются Плоскими или направлены Вверх.
- Плоская — Вычитает перемещения, которые являются Плоскими, оставляя только те перемещения, которые направлены Вверх или Вниз.
Сохранить — Задает, какая часть траектории остается:
- Вычесть — Сохраняет ту часть траектории, которая задана опцией Вычесть.
- Остаток — Сохраняет ту часть траектории, которая не задана опцией Вычесть.
- Обе — Сохраняет обе части траектории как две отдельные траектории.
В этом примере показан эффект разбиения траектории на основе направления.

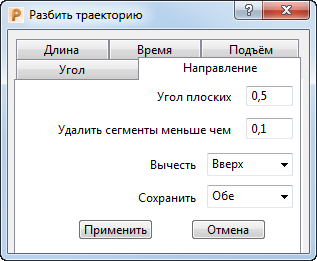

В диалоговом окне «Разбить траекторию» > «Направление»:
- Введите Угол плоских - 0.5.
- Выберите Вычесть - Вверх.
- Выберите Сохранить - Обе.
- Нажмите Применить. Две новые траектории будут иметь имя исходной, но с окончанием _1 и _2.

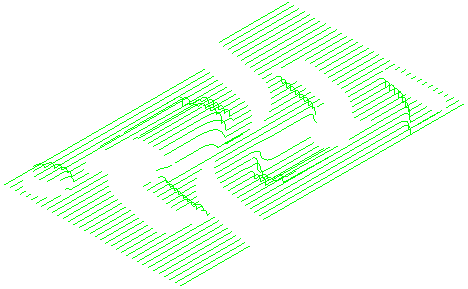

- _1 содержит Оставшуюся траекторию (Плоские ходы и ходы Вниз):

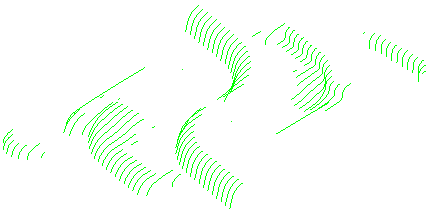

- _2 содержит Вычитаемую часть (ходы Вверх):
Прим.: Если вы хотите сохранить только направленную вверх часть траектории, то выберите Сохранить вычитание. Аналогичным образом, если вы хотите сохранить только направленную вниз и плоскую часть траектории, то выберите опцию Сохранить остаток.
