Этот пример показывает, как комбинировать обработку Vortex со ступенчатым резанием для быстрого удаления материала.
Так как обработка Vortex выполняет резание боковой стенкой инструмента, она создана для цельных твердосплавных инструментов, но могут быть и другие типы инструментов, подходящие для Vortex. Эти инструменты работают лучше всего при выполнении глубоких резов с относительно малым шагом.

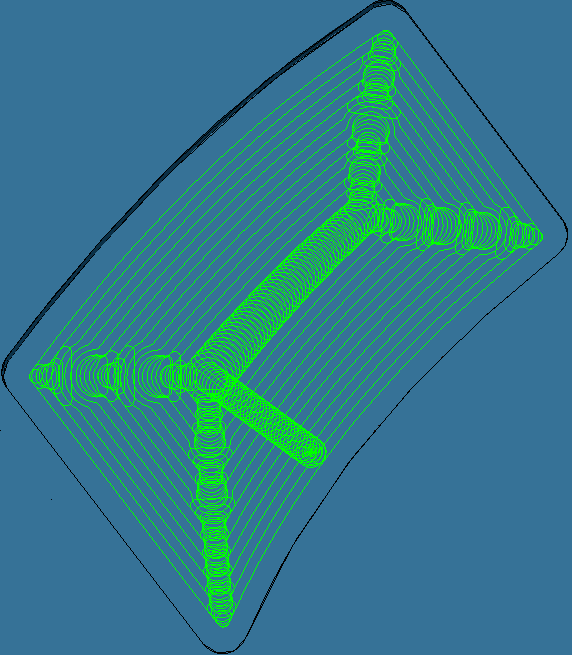

Для эффективной обработки с большой глубиной резания вы должны быть уверены, что угол контакта инструмента никогда не превысит заданное значение. Это исключает избыточную нагрузку на инструмент и все резы полным диаметром. PowerMill достигает этого путем использования трохоидальных перемещений, предотвращающих превышение инструментом максимального значения угла контакта.

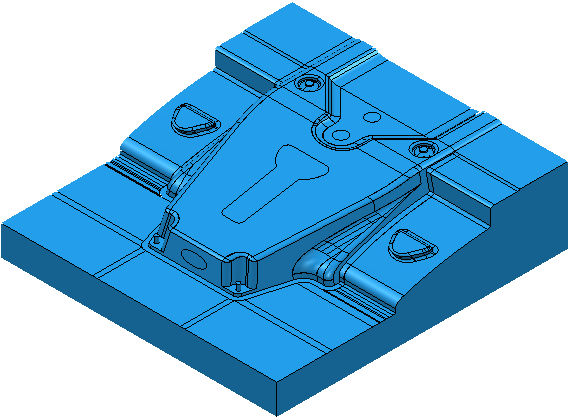

Используется модель Mould_Core.dgk из папки Examples.

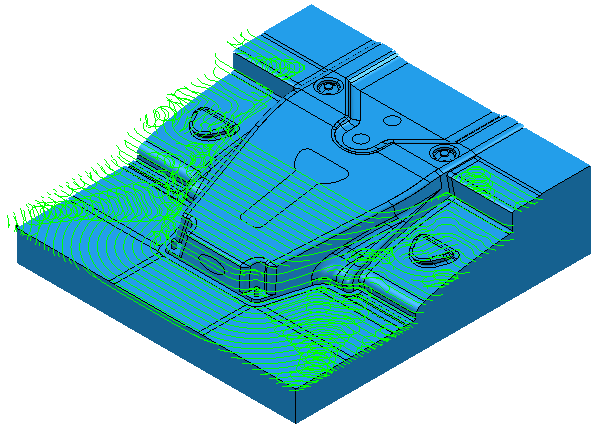

Создадим траекторию Vortex без ступенчатого резания.
Это быстро удаляет большие объемы материала, но оставляет большие ступени на детали.

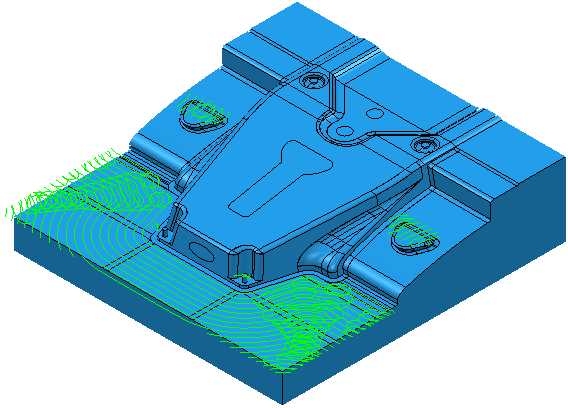

Можно минимизировать размер этих уступов, используя опции Ступенчатого резания.

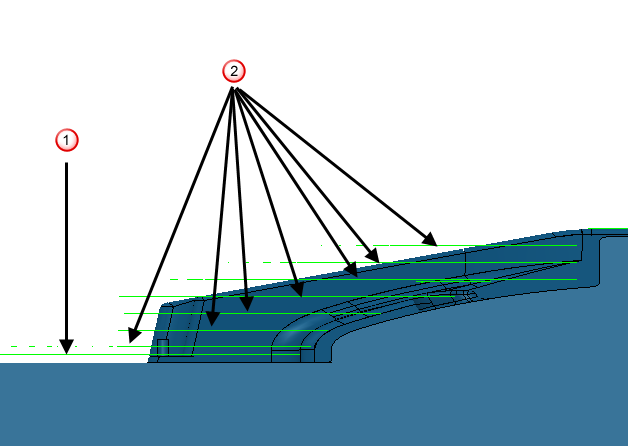

Это добавляет дополнительные слои обработки. Детализированный вид сбоку:
Изначальный проход Vortex
Проходы ступенчатого резания
Также он обрабатывает дополнительный избыточный материал.
