Сверление составных отверстий

Этот пример показывает, как использовать опции Компонент при сверлении составных отверстий. Здесь используется модель ComponentHoles.dgk из папки Examples.

1. Создайте Заготовку.
2. Создайте сверло диаметром 11 мм .
3. Выберите всю модель и в контекстном меню ветви Наборы отверстий выберите Создать отверстия. Это откроет диалог Создать отверстия.
4. В диалоге Создать отверстия выберите:
   1. Создать по - Модели.
   2. Выберите Создать составные отверстия.
   3. Снимите выбор с опции Изменить после создания.

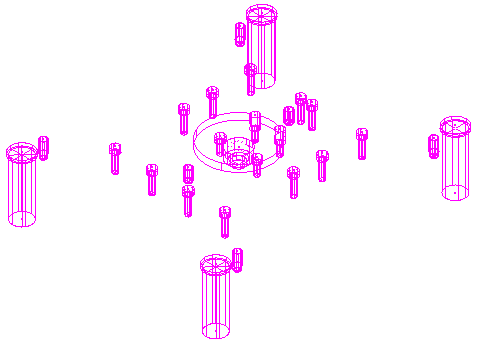

   4. Нажмите Применить, чтобы создать набор отверстий, содержащий составные отверстия.
   5. Нажмите Закрыть.
5. В категории Сверление диалога Стратегия обработки выберите стратегию Простое сверление и нажмите OK. Откроется диалог Сверление.
6. Нажмите на кнопку Выбор. На экране появится диалог Выбор элементов.
7. В диалоге Выбор элементов выберите:
   1. Выбрать по - Диаметр.
   2. Компонент - Наибольший.
   3. В области Диаметр выберите значение 18.0 и нажмите , чтобы это значение появилось в поле Фильтр выбора.
   4. Нажмите Закрыть.

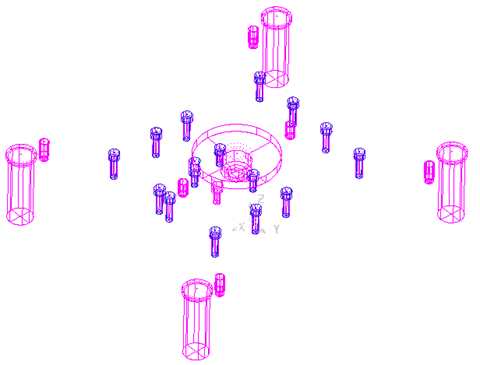

   Будут выбраны все отверстия, диаметр первого (или наибольшего) компонента которых равен 18,0. Так как выбор осуществлялся по диаметру, параметр Наибольший даст тот же результат, что и параметр Первый. Если бы выбор производился по глубине, это не обязательно было бы так.



8. В диалоге стратегии Сверление выберите:
   1. Тип цикла - Простое сверление.
   2. Верх задается как - Верх отверстия.
   3. Операция - Глухое отверстие.

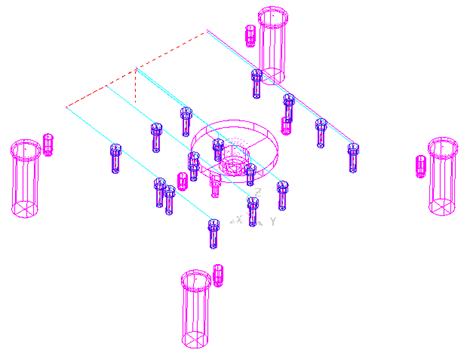

   4. Нажмите Вычислить.



Прим.: Вы выбрали все отверстия с диаметром Наибольшего компонента 18.0 мм. Они будут просверлены сверлом 11 мм на глубину всего отверстия, а не только на глубину первого компонента.
