Разобраться в том, как влияют на вид траектории различные опции поля Перпендикулярные ходы, лучше всего поможет модель chainsaw.ige из папки Examples.
Нет перпендикулярных ходов
Снимите выбор с опции Перпендикулярные ходы. В этом случае остальные опции раздела недоступны.
Это создает один растровый проход по всей детали.
Перпендикулярные ходы, Угол пологих - 0
Выберите опцию Перпендикулярные ходы.
Введите Угол пологих - 0.
Снимите выбор с опции Оптимизировать.
Создаются два перпендикулярных растровых прохода по всей детали.
Перпендикулярные ходы, Угол пологих - 5
Выберите опцию Перпендикулярные ходы.
Введите Угол пологих - 5.
Снимите выбор с опции Оптимизировать.
Это создает один растровый проход по всей модели, и второй проход, перпендикулярный первому, создается только в тех областях, где угол наклона обрабатываемой поверхности превышает Угол пологих.
Оптимизировать
Выберите опцию Перпендикулярные ходы.
Введите Угол пологих - 5.
Выберите опцию Оптимизировать.

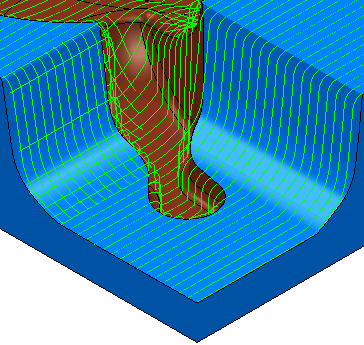

Оба прохода ограничены. Когда опция Перпендикулярные ходы выбрана, а опция Оптимизировать не выбрана, ограничивается только второй проход. Первый растровый проход:
- Обрабатывает плоский участок.
- Обрабатывает отвесные стенки, где он эффективно удаляет материал.
- Удален с отвесных участков, где второй проход эффективно удаляет материал.
Второй перпендикулярный проход ограничен отвесными участками, на которых первый проход не смог эффективно удалить материал.
