Перераспределение точек для многоосевых станков

Перераспределение точек полезно для:

• более плавной работы станка.
• сокращения нежелательных перемещений поворотных осей станка при обработке многоосевых траекторий. Эти перемещения возникают, когда одной или нескольким точкам траектории необходима конфигурация оси, которая близка к сингулярной точке станка, что может привести к недостаткам поверхности и снизить производительность обработки.

Объяснение сингулярной точки

Сингулярная точка - это особая конфигурация многоосевого станка, которая возникает тогда, когда ось инструмента выравнивается, как минимум, с одной поворотной осью из-за положения одной или нескольких точек траектории. Такая конфигурация приводит к нежелательным перемещениям, потому что при приближении к сингулярной точке для небольших регулировок оси инструмента могут понадобиться значительные изменения в поворотной оси.

Картинка ниже показывает поворотную ось станка стол-стол, которая (нежелательно) поворачивается почти на 180 за одну секунду. Это происходит из-за того, что станок обрабатывает точку траектории на дне полости бутылки, которая совпадает с сингулярной точкой станка.

Перераспределение точек

При перераспределении точек для предотвращения нежелательных перемещений поворотных осей станка учитывайте следующее:

• Если вы не задаете систему координат, PowerMill предполагает, что положение сингулярной точки станка находится на оси Z рабочей плоскости траектории.

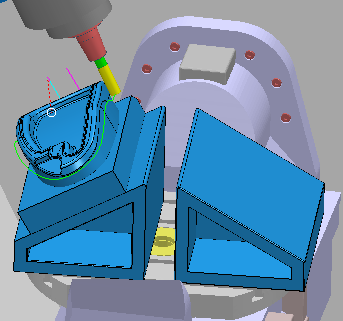

• При перераспределении точек траектории PowerMill сохраняет точность обработки. Следовательно, PowerMill не может предотвратить все нежелательные перемещения поворотных осей станка. Можно попробовать переместить ось инструмента достаточно далеко от вертикали или использовать тиски для закрепления детали под углом 45 к плоскости стола станка.



• Можно идентифицировать нежелательные перемещения поворотных осей визуально и с помощью диалога Положение станка или плагина Анализ симуляции для более детальной обратной связи.

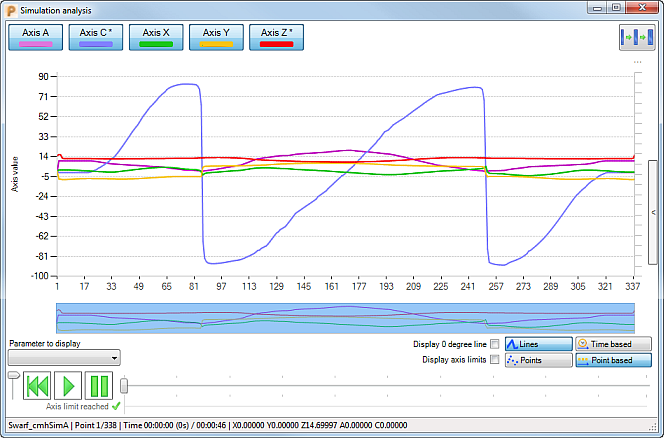

  Плагин Анализ симуляции - это эффективный инструмент для идентификации нежелательных перемещений поворотных осей, потому что он представляет перемещения осей станка в виде графика. На картинке ниже ось С (поворотная), которая показана фиолетовым, поворачивается за одну секунду от примерно 85 до -85.

  .
