Отверстия можно создавать по нормали к поверхности модели в точках выбранных сегментов шаблона. В этом примере используется модель powerdrill.dgk из папки Examples.
- Создайте простой шаблон. В данном случае - два смежных отрезка.

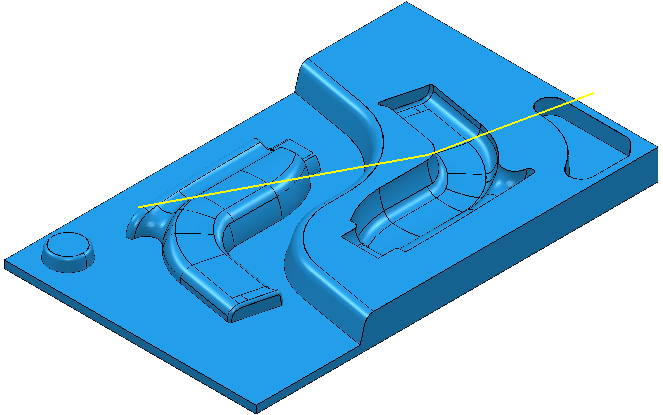

- Выберите шаблон. Выбранный шаблон окрашивается желтым.
- Выберите вкладку «Набор отверстий» > панель «Отверстия» > «Создать», чтобы открыть диалоговое окно Создать отверстия
- Выберите Создать по - Нормалям.
- Введите Верхний диаметр 20.

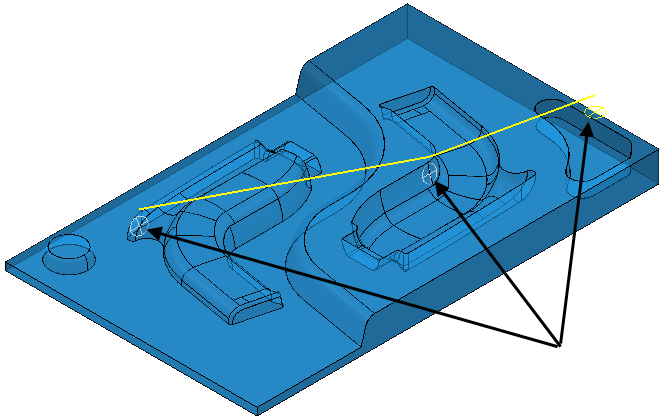

- Нажмите Применить, чтобы создать отверстие в конце каждого отрезка шаблона. На этой стадии отверстия перпендикулярны модели.

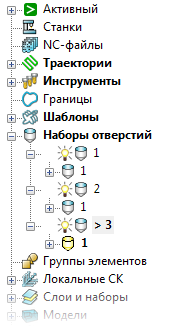

В Проводнике можно увидеть только что созданные отверстия.
