Отображение инструменты в графическом окне

Используйте объекты на вкладке «Инструмент» > панель «Показать», чтобы показать и просмотреть различные аспекты активного инструмента.

Инструмент

Выберите вкладку «Инструмент» > панель «Показать» > «Инструмент», чтобы отрисовать активный инструмент в графическом окне.

Показать

Используйте следующие параметры на вкладке «Инструмент» > панель «Показать» > меню «Показать», чтобы отрисовать элементы инструмента в графическом окне:

• Хвостовик — Отображает хвостовик инструмента.
• Патрон — Отображает патрон инструмента. Когда показан патрон, хвостовик также отображается.
• Определение оси инструмента — Отображает красным цветом точку или линию, используемую для задания оси инструмента.
  • Выберите для любой Оси инструмента опцию К точке или От точки. Это отобразит положение точки.

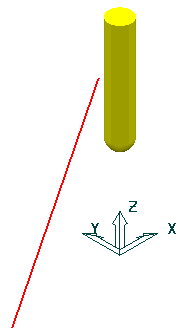

  • Выберите для любой Оси инструмента опцию К линии или От линии. Это отобразит положение линии.

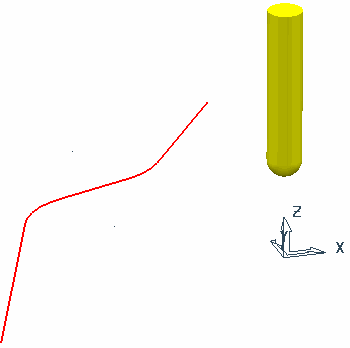

  • Выберите для любой Оси инструмента опцию К кривой или От кривой. Это отобразит положение кривой.

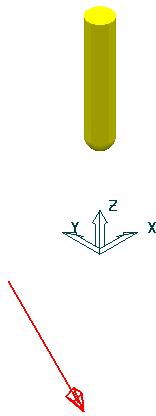

  • Выберите для любой Оси инструмента опцию Фиксированное направление. Это отобразит следующее:



• Ограничения оси инструмента — Отображает графику обрабатываемого участка.

  For example:



  Часть сферы (или конуса со сферической вершиной) имеет центр в начале координат активной ЛСК. Если нет активной ЛСК, то она размещается в центре глобальной СК. Центр отображается в виде маленькой сферы. Размер этого изображения произвольный, и при изменении его масштаба и последующем обновлении вида размер меняется. Это необходимо для того, чтобы убедиться, что графические данные видны независимо от коэффициента масштабирования.

• Наклон оси инструмента — Отображает направление оси инструмента.
  • Если задать К точке или От точки, то PowerMill покажет заданную точку:



  • Если задать К линии или От линии, то PowerMill покажет заданную линию:



  • Если задать Фиксированное направление, то PowerMill покажет заданную линию со стрелкой, чтобы указать ее направление:



  • Если задать Атака, Наклон или Нормаль, то ничего не отображается.

Закрашенный

Выберите вкладку «Инструмент» > панель «Показать» > «Закрасить» для переключения внешнего вида инструментов в графическом окне.

• Включено — отображение закрашенного инструмента.



• Выключено — отображение инструмента «Каркас».
