Этот пример показывает, как выбирать несколько участков траектории перед редактированием оси инструмента. В этом примере использовалась модель impeller.dgk из папки Examples и подразумевается, что вы выполнили Пример редактирования оси инструмента.
Для этого примера проще выбрать сегменты, не делая модель видимой. Выберите вкладку «Вид» > панель «Внешний вид» > «Закраска» > Простая и на вкладку «Вид» > панель «Внешний вид» > «Каркас», чтобы убрать отображение модели.
- Выберите вкладку «Правка траектории» > панель «Правка» > «Правка внутри области», чтобы открыть диалоговое окно Изменить траекторию внутри области. Выберите Сегмент целиком в списке Участок задается.
- Выберите рамкой пару сегментов траектории.

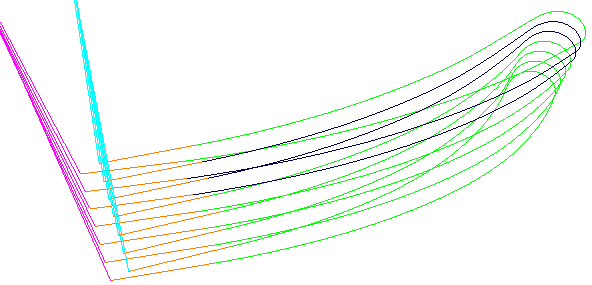

- Нажмите на кнопку Сохранить выбор. Выбранные сегменты становятся белыми (на рисунке ниже показаны черным).
- Выберите рамкой другую пару сегментов траектории.

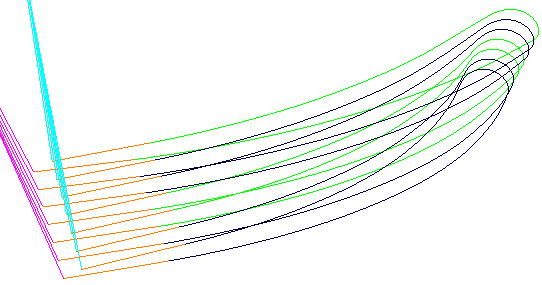

- Нажмите на кнопку Сохранить выбор. Выбранные сегменты добавляются в предыдущим.

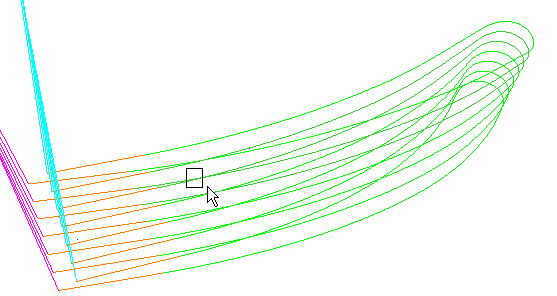

- Нажатие на кнопку Отменить выбор отменит выбор всех выбранных сегментов.
