Используйте страницу Выборка углов, чтобы удалить материал, оставшийся в углах, поэтапно.
Тип сегмента — Выбирает тип обработки.
- Горизонтальные ходы — Это параметр по умолчанию для обработки отвесных областей. Отвесные области обрабатываются горизонтальными ходами по умолчанию. Вы можете выбрать Продольные ходы для обработки отвесных областей.

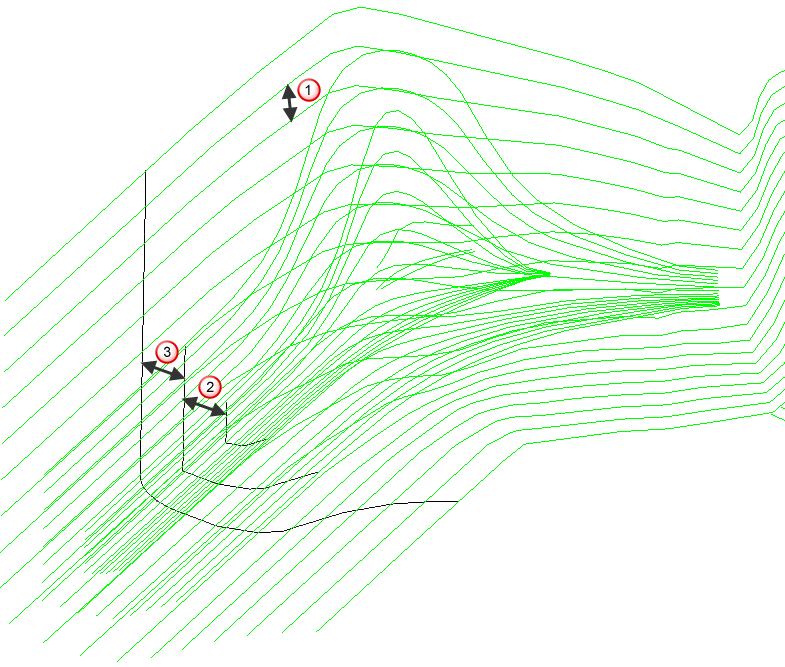

Горизонтальные ходы:
Шаг на отвесных
Глубина резания на отвесных

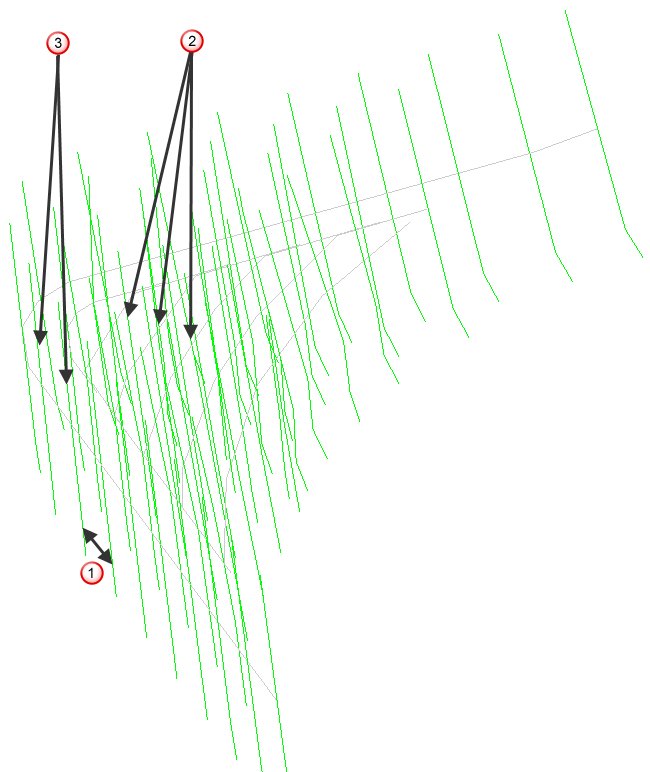

Финишная глубина резания на отвесныхПродольные ходы:
Шаг на отвесных Глубина резания на отвесных Финишная глубина резания на отвесных
- Вертикальные ходы — Может использоваться для обработки пологих областей. Пологие области обрабатываются продольными ходами по умолчанию. Вы можете выбрать Вертикальные ходы для обработки пологих областей.

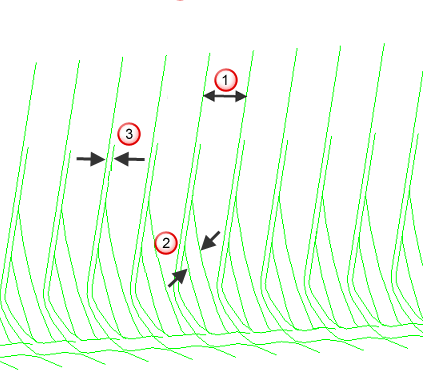

Продольные ходы:

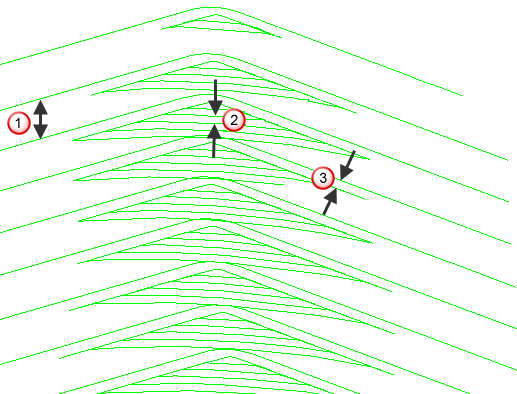

Шаг на пологих Глубина резания на пологих Финишная глубина резания на пологихВертикальные ходы:
- Продольные ходы — Это параметр по умолчанию для пологих областей. Продольные ходы могут использоваться и для отвесных, и для пологих областей.
Шаг — Введите расстояние между следующими друг за другом проходами.
Глубина резания — Введите толщину материала, удаляемого за каждый проход.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск
, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
