Используйте страницу Обработка рёбер, чтобы создавать траекторию путем обработки канала (или канавки) в детали.
Шаблон — Определяет примерную центральную линию канала.
Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Поверхности — Определяет поверхности, формирующие стенки и основание канала.
Стиль — Выберите, хотите ли вы выполнять обработку канала вдоль обеих стенок или вдоль центральной линии.

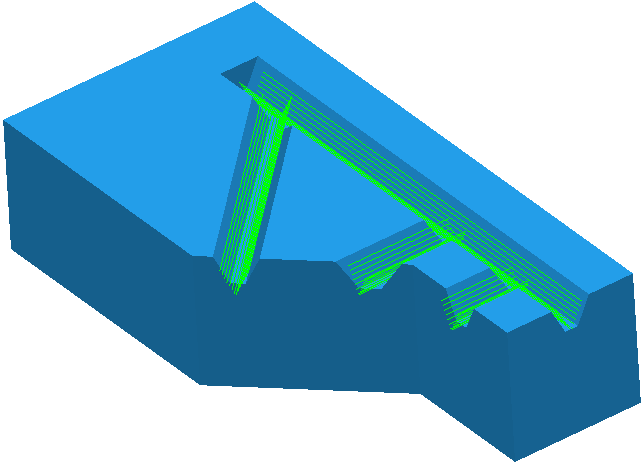

При выборе Стиля - Стенки рёбер создается траектория, обрабатывающая сверху вниз одну сторону канала, а затем другую. Используйте эту опцию, когда инструмент меньше канала.

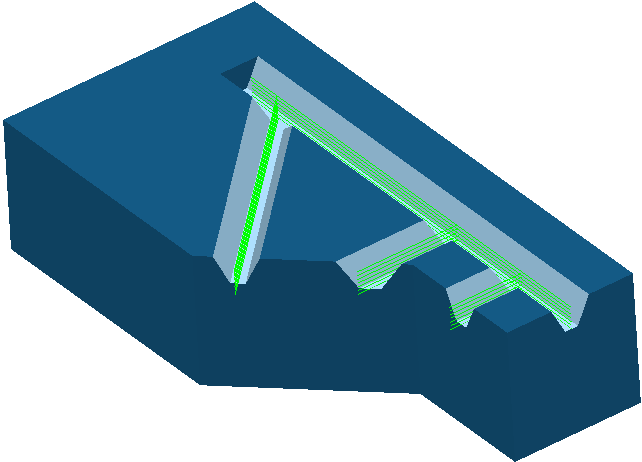

При выборе Стиля - Центр ребра создаётся траектория, обрабатывающая сверху вниз вдоль центральной линии канала. Используйте эту опцию, когда инструмент, обычно фасонная фреза, имеет форму и размер сечения канала.
При выборе стиля Центр и стенки создается траектория, обрабатывающая сверху вниз вдоль центральной линии канала, а затем вдоль каждой стенки канала.

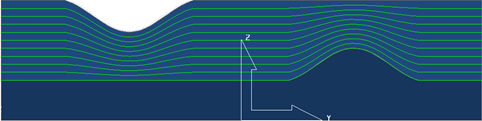

Запас — Когда верхняя поверхность не обработана полностью, введите высоту над верхом канала, где начинается обработка.

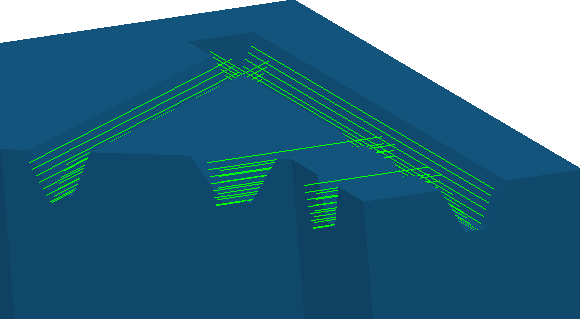

Например, Запас равный 0 дает:

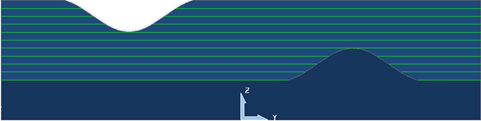

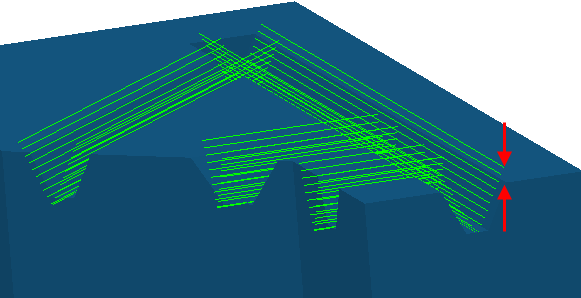

Запас, равный 10, даёт:
Смещение — Выберите, как смещаться от поверхности основания до верха канала.

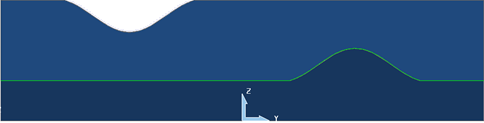

Можно избавиться от движений сверху вниз, выбрав Направление резания ‑ Снизу вверх.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — выберите технологию фрезерования.
Чтобы открыть вкладку Редактор шаблона рёбер, нажмите .

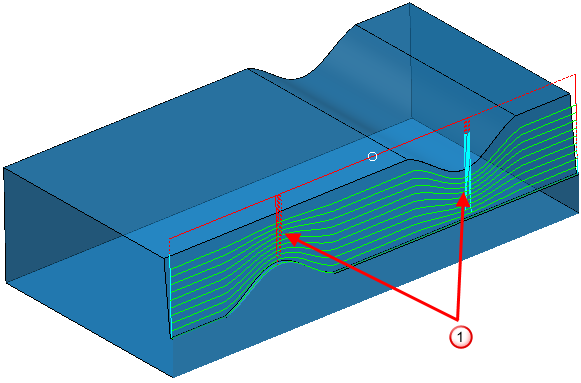

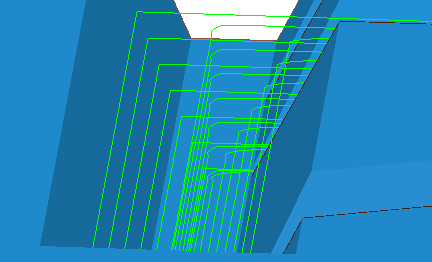

дополнительные подъемы траектории добавлены для предотвращения режущих ходов с уменьшением Z
Обрабатывать с углом инструмента — Когда эта опция выбрана, инструмент обрабатывает канал, используя свой угол конуса, а не угол уклона канала. Это полезно, когда каналы смоделированы неточно и нет необходимости их точной обработки, или у вас есть фасонная фреза, которая точно соответствует профилю канала.
Угловая точность — Введите максимальное отклонение угла конуса инструмента от угла уклона канала. Когда этот угол превышен, PowerMill оставляет участок канала необработанным.
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Максимальный шаг по Z — Введите максимальное расстояние между следующими друг за другом проходами.
Копировать из Аp инструмента — Нажмите, чтобы загрузить осевой шаг обработки из режимов резания активного инструмента. Осевой шаг обработки измеряется вдоль оси инструмента.
Порядок — выберите порядок обработки выбранных каналов.
