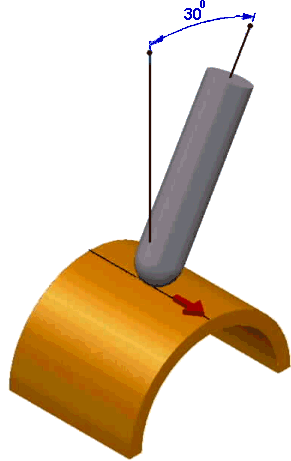

Инструмент расположен под фиксированным углом относительно локальной нормали к шаблону просмотра (видим при нажатии на кнопку Просмотр в диалоге чистовой обработки). Локальная нормаль будет меняться по мере движения вдоль шаблона, на каждой точке шаблона и относительно направления шаблона в каждой точке.
Можно задать два разных угла - Атаки и Наклона. Если вы задаете Угол атаки и Угол наклона, то Угол атаки применяется сначала в направлении перемещения, а затем применяется Угол наклона из этого развернутого положения по направлению вектора, перпендикулярного перемещению.
Угол атаки — Введите угол оси инструмента в направлении движения. Он измеряется от перпендикуляра к направлению движения; 0
- это вертикаль. Обычно он используется во избежание резания в центре сферической фрезы на плоских областях. Типовым Углом атаки является угол в 15.

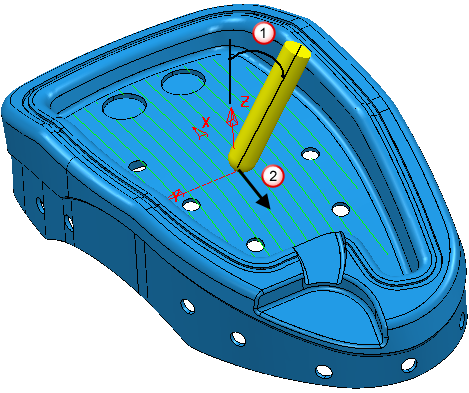

Угол подвода в направлении движения. В данном примере этот угол расположен в плоскости ZX.
Направление движения.
Угол наклона — Введите угол оси инструмента под прямыми углами к направлению движения. 0 - это вертикаль. Обычно Угол наклона применяется для предотвращения столкновения патрона с деталью, чтобы избежать столкновений, вызванных уступом, или чтобы позволить использовать инструмент меньшего размера при обработке ступени.

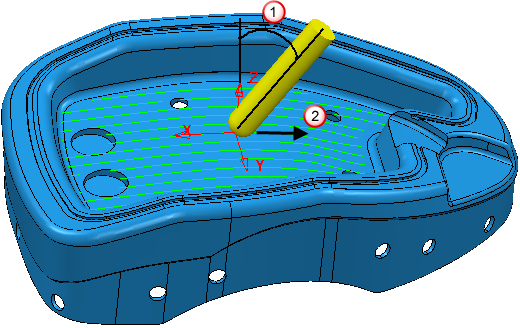

Угол наклона, который перпендикулярен направлению движения. В данном примере этот угол расположен в плоскости YZ.
Направление движения.
