Используйте страницу Чистовая боком фрезы для создания траектории, которая режет боком фрезы по внешней стороне поверхности. Она работает только на развёртывающихся поверхностях, так как инструмент должен находиться в контакте с поверхностью на всей глубине резания.
Многие из параметров этого диалогового окна похожи на параметры в диалоговом окне Чистовая по профилю.

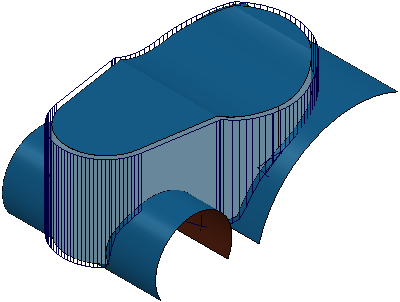

Параметры этого диалогового окна описываются с помощью той же модели, когда выбрана главная поверхность.

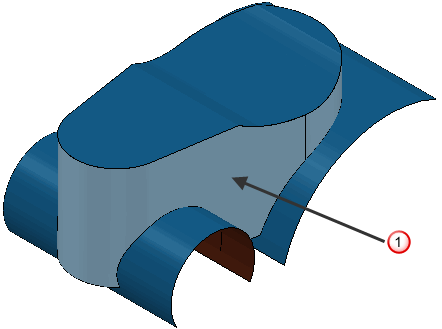

— Выбранная поверхность

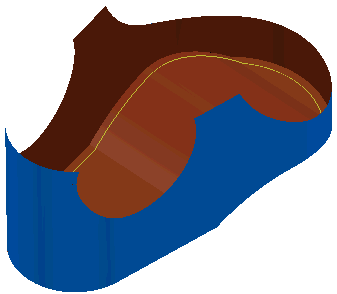

Ведущая кривая — Используйте эти параметры, чтобы задать, какая поверхность или набор поверхностей используется для создания режущих ходов.

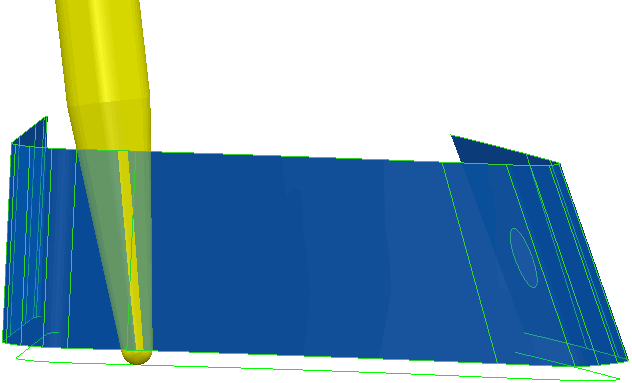

Выберите Сторону поверхности - Внутри:

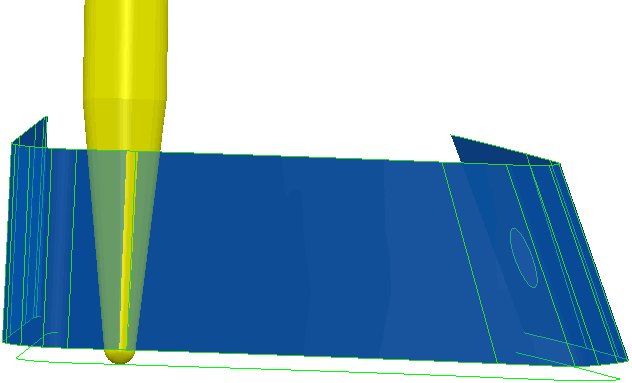

Выберите Сторону поверхности - Снаружи:
Радиальное смещение - 0

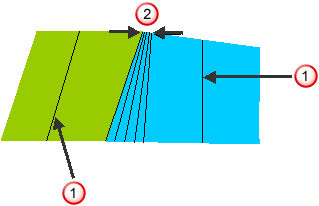

— Направление поверхности.
— Расстояние разворота.
Опция Следуя кривым поверхности выбрана:
Траектория обработки боком фрезы следует вдоль образующих линий поверхности.
Опция Следуя кривым поверхности не выбрана
Траектория обработки боком фрезы не обязательно следует вдоль образующих линий поверхности.
Допуск смыкания поверхностей — Введите значение, чтобы отделить допуск обработки от допуска, используемого для задания зазора между поверхностями. Если зазор между поверхностями больше допуска обработки, то PowerMill создает два сегмента траектории. Чтобы обеспечить одну непрерывную траекторию поперек зазора, используйте больший Допуск смыкания поверхностей.
Проверка зарезов — выберите этот параметр, чтобы PowerMill проверял траекторию на наличие зарезов, или отмените его выбор, чтобы выключить проверку зарезов.
Безопасное отклонение — Введите максимальное расстояние, измеряемое по нормали к поверхности, на которое может переместиться инструмент для поиска безопасного положения. Если этого коридора становится недостаточно, то инструмент отводится в направлении оси инструмента, чтобы избежать зарезания.
Допуск — Введите значение допуска, определяющее, насколько точно траектория следует контурам модели.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
Припуск — Введите толщину оставляемого на детали материала. Нажмите кнопку Припуск, чтобы разделить поле Припуск на поля Радиальный припуск
и Осевой припуск
. Используется для задания отдельных значений радиального и осевого припуска. Разделение значений радиального и осевого припуска) рекомендуется для ортогональных деталей. Можно использовать отдельное значение припуска на деталях со скошенными стенками, но в этом случае будет сложнее спрогнозировать результаты.
Радиальный припуск — Введите радиальное смещение для инструмента. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на вертикальных стенках.
Осевой припуск — Введите смещение инструмента, но только в осевом направлении. Для 2.5- или 3-осевой обработки положительное значение оставляет материал на горизонтальных гранях.
Переменный припуск — нажмите, чтобы открыть диалоговое окно Припуск компонента для задания припусков разных поверхностей.
Просмотр — Нажмите, чтобы создать быстрое предварительное отображение траектории проецирования.
Показать — Выберите, чтобы отобразить шаблон просмотра.
